Kamera Setup#
In diesem Abschnitt wird das Verfahren zum Konfigurieren und Testen der Industriekamera des FlexiVision One-Systems beschrieben. Die korrekte Konfiguration der Kamera ist für die Aufnahme hochwertiger Bilder von entscheidender Bedeutung.
Note
Voraussetzungen
Stellen Sie vor dem Fortfahren Folgendes sicher:
Die Kamera wurde mechanisch im richtigen Abstand installiert
Das Ethernet-Kabel der Kamera ist mit dem VisionController verbunden
Die Kamera wird mit Strom versorgt (über PoE oder externes Netzteil)
FlexiBowl® ist konfiguriert und die Hintergrundbeleuchtung funktioniert (für Testaufnahmen)
Zugriff auf die Kamerakonfiguration#
1 |

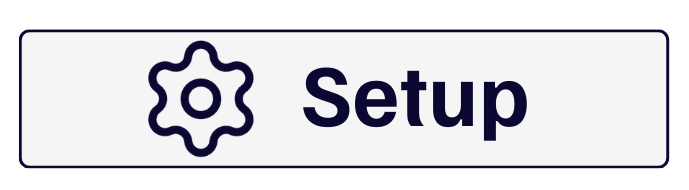

Klicken Sie auf der Hauptseite der Software auf |
2 |

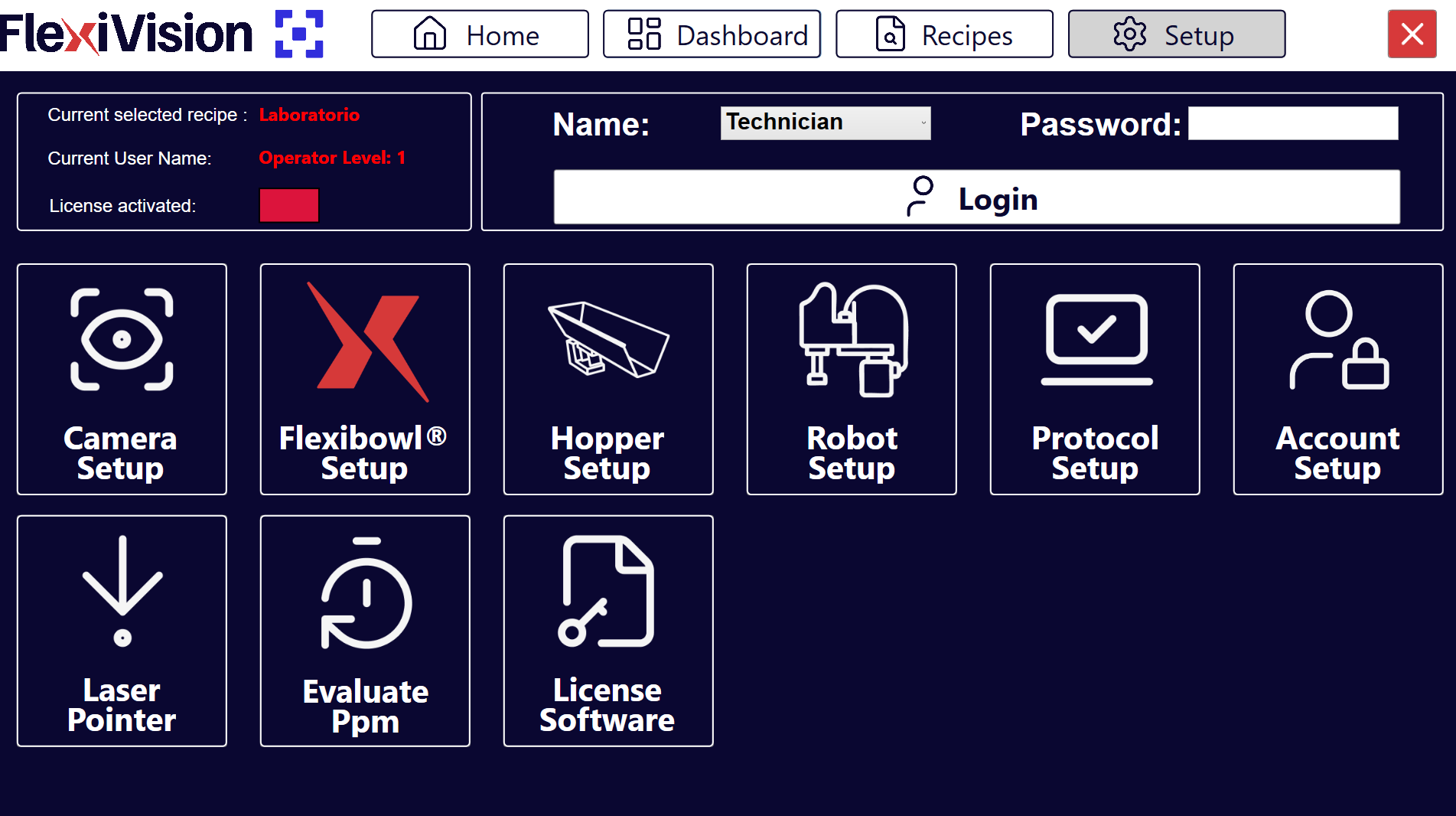

Suchen Sie auf der SETUP-Seite das Symbol Kamera Setup und klicken Sie darauf Setup-Seite
|
3 |
Die Seite zur Konfiguration der Kamera wird geöffnet |

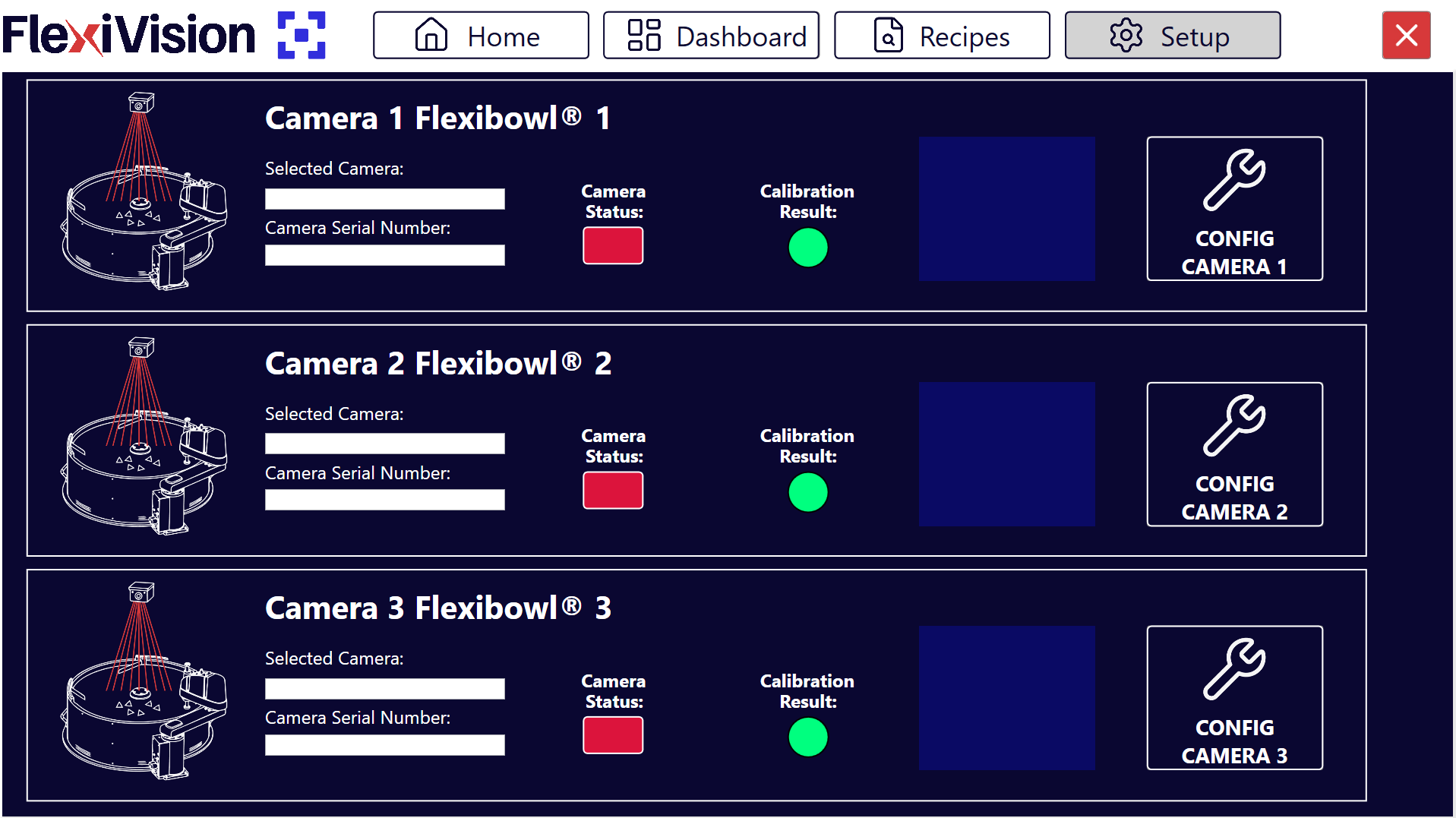

Übersicht über die Benutzeroberfläche des Kamera Setups#
Die Seite Kamera-Setup enthält drei Hauptinformationsfelder und einen Konfigurationsbereich:
Abschnitt |
Beschreibung |
|---|---|
Selected Camera |
Zeigt die Kennung der aktuell ausgewählten Kamera an. Wird beim Start von FlexiVision One automatisch angezeigt. |
Camera Serial Number |
Zeigt die eindeutige Seriennummer der angeschlossenen Kamera an |
Status |
Zeigt den Verbindungsstatus an |
Calibration Result |
Zeigt das Ergebnis der Kamerakalibrierung an |
Config Camera |
Schaltfläche zum Öffnen der detaillierten Konfigurationsseite |
Note
Aus Gründen der Einfachheit und Einheitlichkeit wird empfohlen, die Kameranummer mit dem entsprechenden FlexiBowl® abzustimmen:
✅ Kamera über FlexiBowl® 1 installiert: CAM-CIC-5000-20G-12345 > Kamera 1 für FlexiBowl® 1 auswählen
Warning
Falls die Kamera beim ersten Start von FlexiVision nicht sichtbar ist, konsultieren Sie den Abschnitt Troubleshooting für Kamera Setup
Nächste Schritte#
Sobald die Einrichtung der Kamera abgeschlossen ist, fahren Sie mit fort:
