Opciones#
Toplight#
El Toplight es un sistema de iluminación desde arriba que ilumina la superficie de la pieza directamente desde arriba, resaltando texturas y detalles superficiales. Es la elección ideal cuando la aplicación requiere el reconocimiento de características visibles en la cara superior de la pieza.
Los Toplight disponibles son:

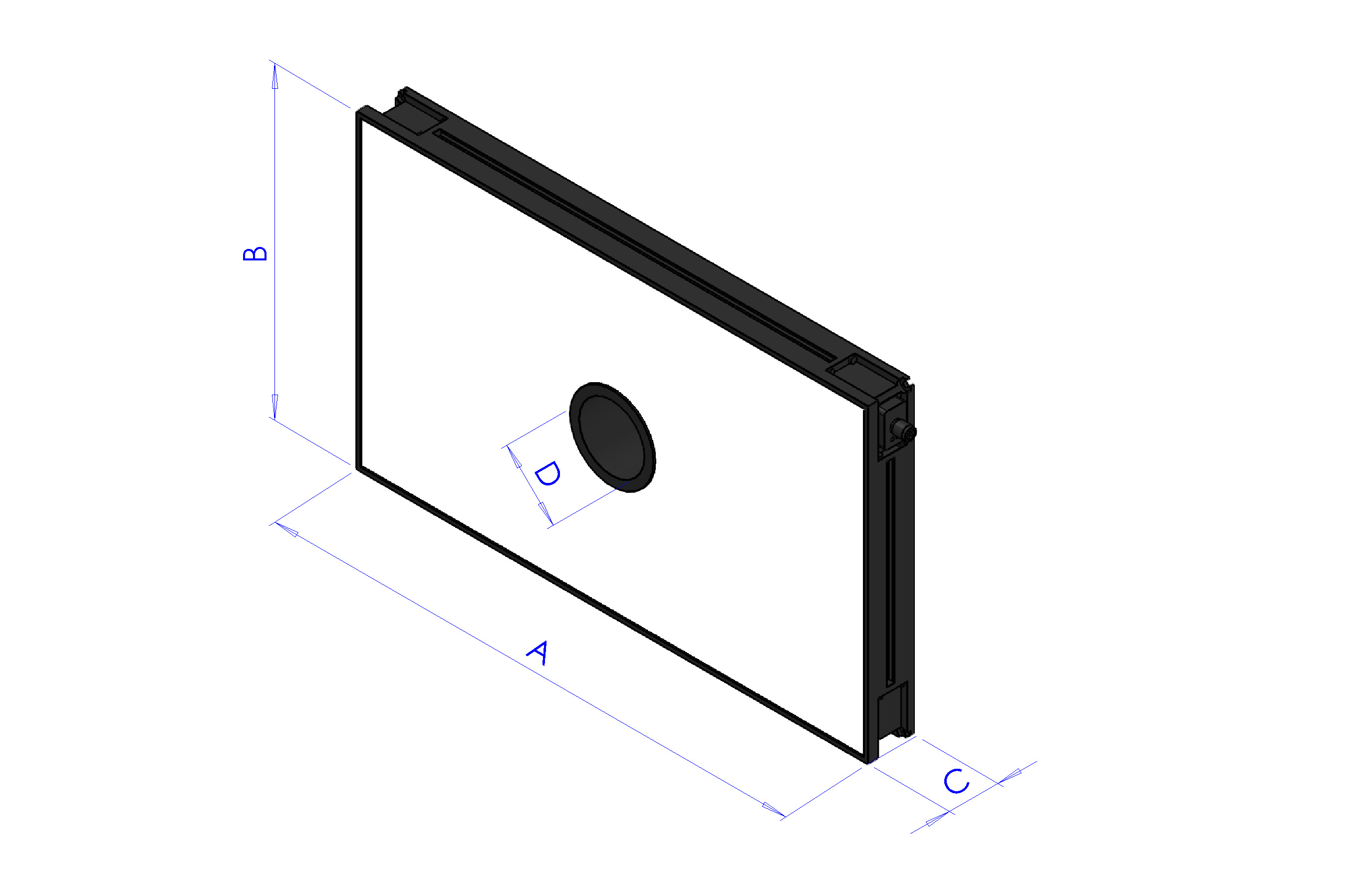

TopLight 500x300 - Blanco
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 200, FlexiBowl® 350, FlexiBowl® 500
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
500 |
300 |
45 |
55 |
65 |
0.15 m^2 |
1.6 m |
Código |
CM002316 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
96.6W |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
|
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 500x300 - Red
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 200, FlexiBowl® 350, FlexiBowl® 500
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
500 |
300 |
45 |
55 |
65 |
0.15 m^2 |
1.6 m |
Código |
CM002401 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
96.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
630 nm |
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 500x300 - Infrarrojos
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 200, FlexiBowl® 350, FlexiBowl® 500
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
500 |
300 |
45 |
55 |
65 |
0.15 m^2 |
1.6 m |
Código |
CM002405 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
96.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
850 nm |
Clase de riesgo |
1 (riesgo bajo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |

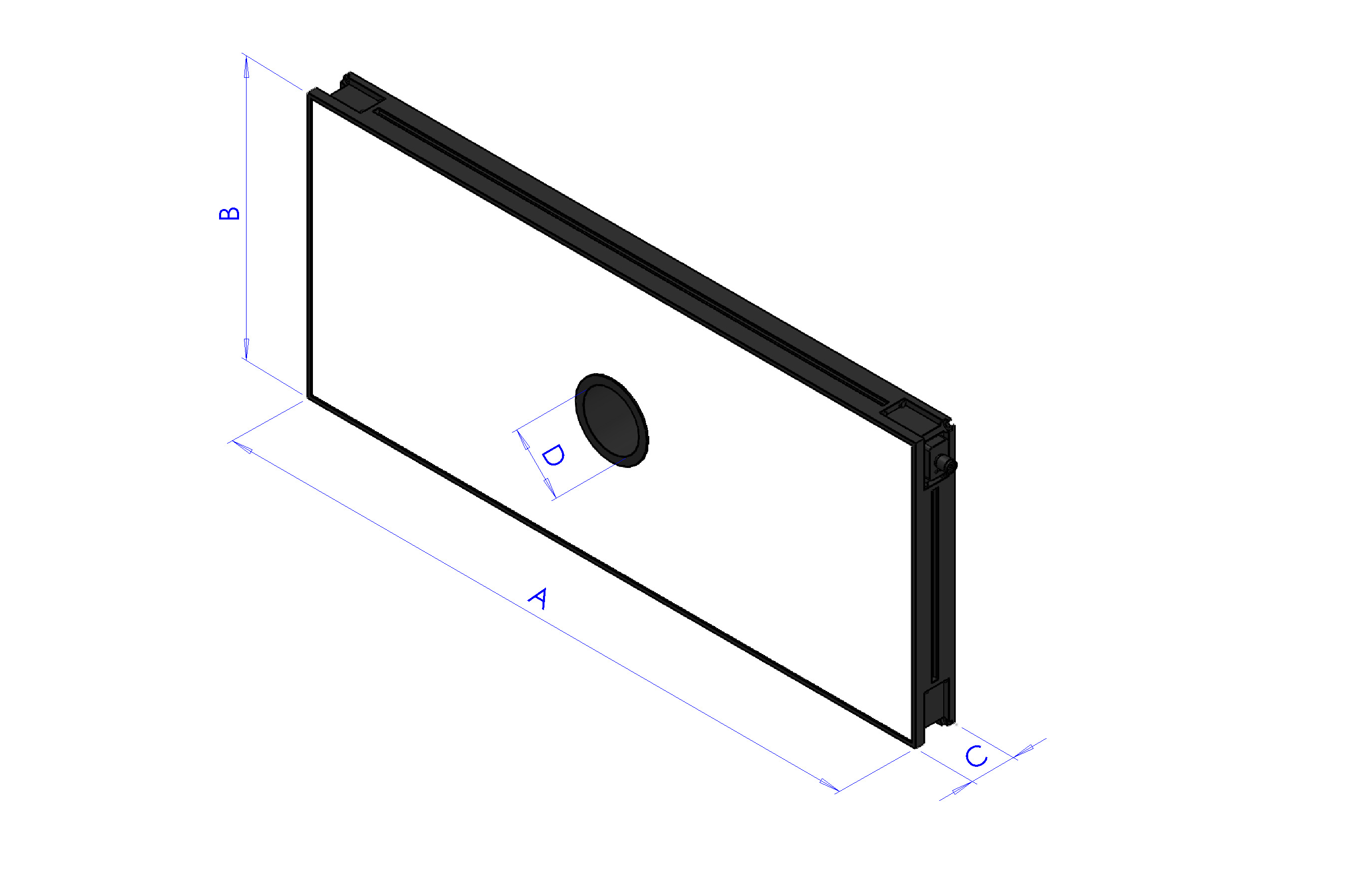

TopLight 700x300 - Blanco
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 650, FlexiBowl® 800
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
300 |
45 |
55 |
65 |
0.21 m^2 |
2 m |
Código |
CM002317 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
135.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
|
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 700x300 - Red
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 650, FlexiBowl® 800
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
300 |
45 |
55 |
65 |
0.21 m^2 |
2 m |
Código |
CM002402 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
135.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
630 nm |
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 700x300 - Infrarrojos
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 650, FlexiBowl® 800
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
300 |
45 |
55 |
65 |
0.21 m^2 |
2 m |
Código |
CM002406 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
135.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
850 nm |
Clase de riesgo |
1 (riesgo bajo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |

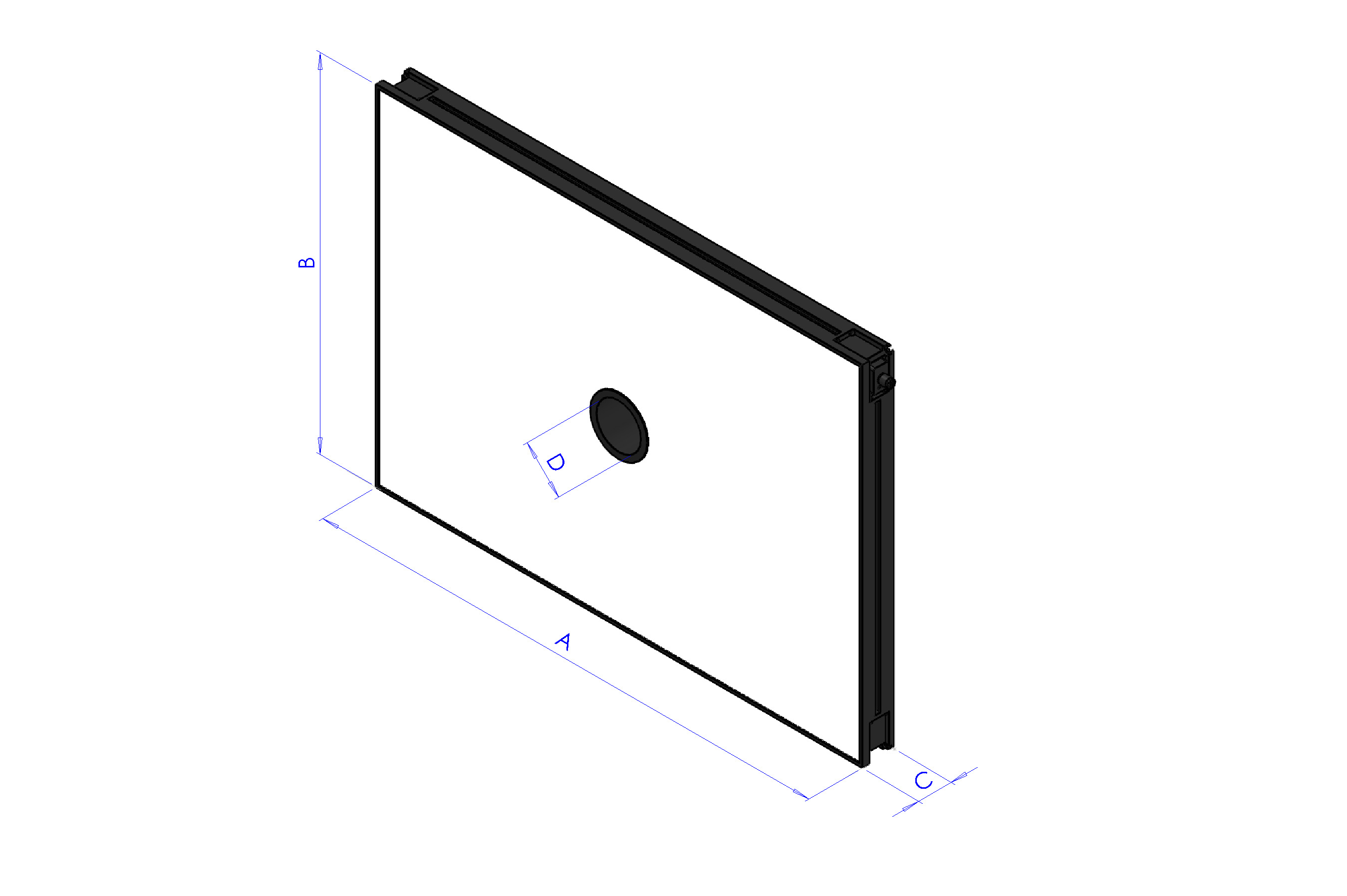

TopLight 700x500 - Blanco
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 650, FlexiBowl® 800
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
500 |
45 |
55 |
65 |
0.35 m^2 |
2.4 m |
Código |
CM002318 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
252.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
|
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 700x500 - Red
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 650, FlexiBowl® 800
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
500 |
45 |
55 |
65 |
0.35 m^2 |
2.4 m |
Código |
CM002403 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
252.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
630 nm |
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 700x500 - Infrarrojos
Este tamaño de Toplight es adecuado para los modelos: FlexiBowl® 650, FlexiBowl® 800
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
500 |
45 |
55 |
65 |
0.35 m^2 |
2.4 m |
Código |
CM002407 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
252.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
850 nm |
Clase de riesgo |
1 (riesgo bajo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 900x600 - Blanco
Este tamaño de Toplight es adecuado para los modelos FlexiBowl® 1200
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
900 |
600 |
45 |
55 |
65 |
0.54 m^2 |
3 m |
Código |
CM002319 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
345.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
|
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 900x600 - Red
Este tamaño de Toplight es adecuado para los modelos FlexiBowl® 1200
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
900 |
600 |
45 |
55 |
65 |
0.54 m^2 |
3 m |
Código |
CM002404 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
345.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
630 nm |
Clase de riesgo |
0 (riesgo nulo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |
TopLight 900x600 - Infrarrojos
Este tamaño de Toplight es adecuado para los modelos FlexiBowl® 1200
Longitud |
Anchura |
Altura |
Altura con placa de fijación |
Diámetro del orificio central |
Superficie útil máx. [AxB] |
Perímetro útil máx. |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
900 |
600 |
45 |
55 |
65 |
0.54 m^2 |
3 m |
Código |
CM002408 |
Electrónica |
|
Fuente de alimentación |
24 VDC ±10% |
Modos de control |
Continua |
Tiempo máximo de subida |
15 µs |
Tiempo máximo de caída |
10 µs |
Control |
|
Configuración de los pines del conector |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
345.6W @24 Vdc |
Tensión mínima de funcionamiento |
20V en la entrada de luz |
Tensión nominal de funcionamiento |
24V en la entrada de luz (±10%) |
Tensión máxima de funcionamiento |
30V en la entrada de luz |
Longitud de onda |
850 nm |
Clase de riesgo |
1 (riesgo bajo) |
Mecánica |
|
Espesor |
45mm + 10mm con placa de fijación |
Diámetro interior |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiales |
Aluminio y ABS relleno |
Difusor |
PMMA blanco |
Fijación |
4 tuercas M4 (suministradas) para introducir en la ranura o 4 tornillos M4x20 (no suministrados) aplicados en las esquinas |
Medio ambiente |
|
Temperatura de funcionamiento |
-10°C a +40°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Temperatura de almacenamiento |
-20°C a +60°C / 80% de humedad sin condensación Sin choque térmico (variación máxima: 10°C en 24h) |
Grado de protección IP |
IP 50 |
Marcas |
RoHS-CE-DEEE, UL |

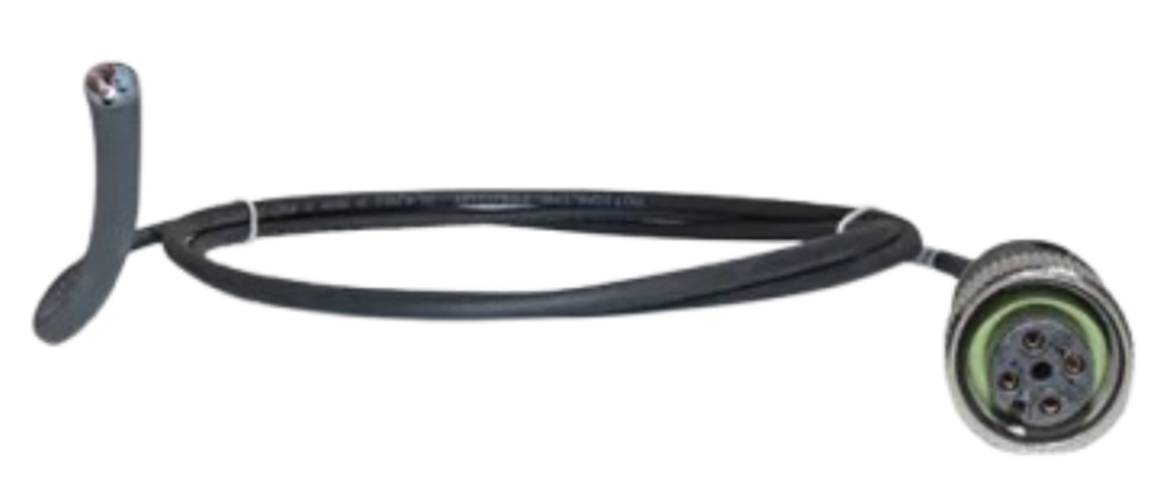

Cable de alimentación Toplight#
Código |
Descripción |
Conector |
|---|---|---|
CE001337 |
Cable de alimentación Toplight 2M |
M12 4 patillas hembra |
CE001338 |
Cable de alimentación Toplight power 5M |
M12 4 patillas hembra |
CE001339 |
Cable de alimentación Toplight power 10M |
M12 4 patillas hembra |
Soporte para el montaje de la Toplight#
Para montar la Toplight en el lateral, se puede adquirir por separado un soporte especial.
Backlight#
El Backlight es un sistema de retroiluminación situado en el interior del tablero FlexiBowl® que ilumina la pieza desde abajo, creando un marcado contraste entre el contorno de la pieza y el fondo luminoso. Es especialmente eficaz para el reconocimiento de contornos, contornos y orificios, independientemente del color o del acabado superficial de la pieza.

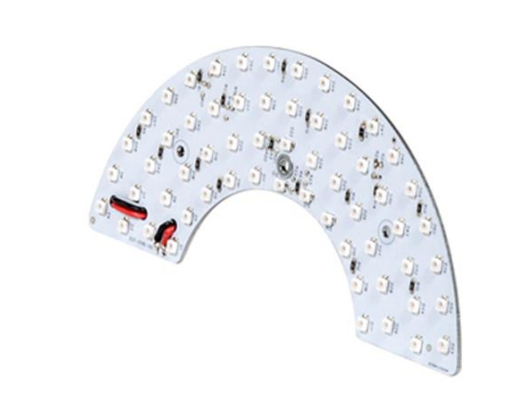

Luz de fondo para FB200
Artículos |
CE000351 |
CE000353 |
CE000331 |
|---|---|---|---|
Color LED |
rojo |
infrarrojo |
blanco |
Longitud de onda |
630 nm |
850 nm |
N/D |
Tensión |
24VDC |
24VDC |
24VDC |
Corriente |
0.17A |
0.12A |
0.17A |
Área de iluminación |
155x75 mm^2 |
||
Material estructura |
Aleación de aluminio |
||
Temperatura de ejercicio |
-40 / +85 °C |
||
Longitud cable |
0.2 m |
||
Método de refrigeración |
Aire natural |
||
Material opalino |
Metacrilato blanco opalino |

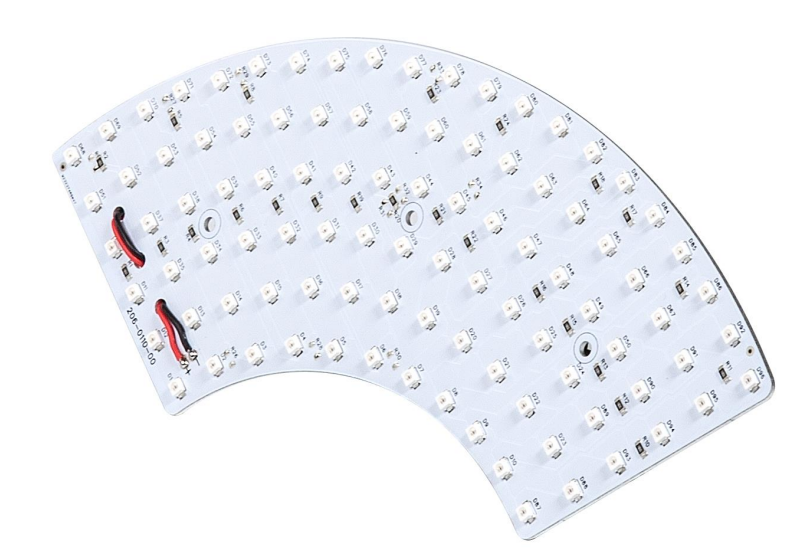

Luz de fondo para FB350
Artículos |
CE000342 |
CE000275 |
CE000341 |
|---|---|---|---|
Color LED |
rojo |
infrarrojo |
blanco |
Longitud de onda |
630 nm |
850 nm |
N/D |
Tensión |
24VDC |
24VDC |
24VDC |
Corriente |
0.18A |
0.13A |
0.18A |
Área de iluminación |
220x100 mm^2 |
||
Material estructura |
Aleación de aluminio |
||
Temperatura de ejercicio |
-40 / +85 °C |
||
Longitud cable |
0.2 m |
||
Método de refrigeración |
Aire natural |
||
Material opalino |
Metacrilato blanco opalino |

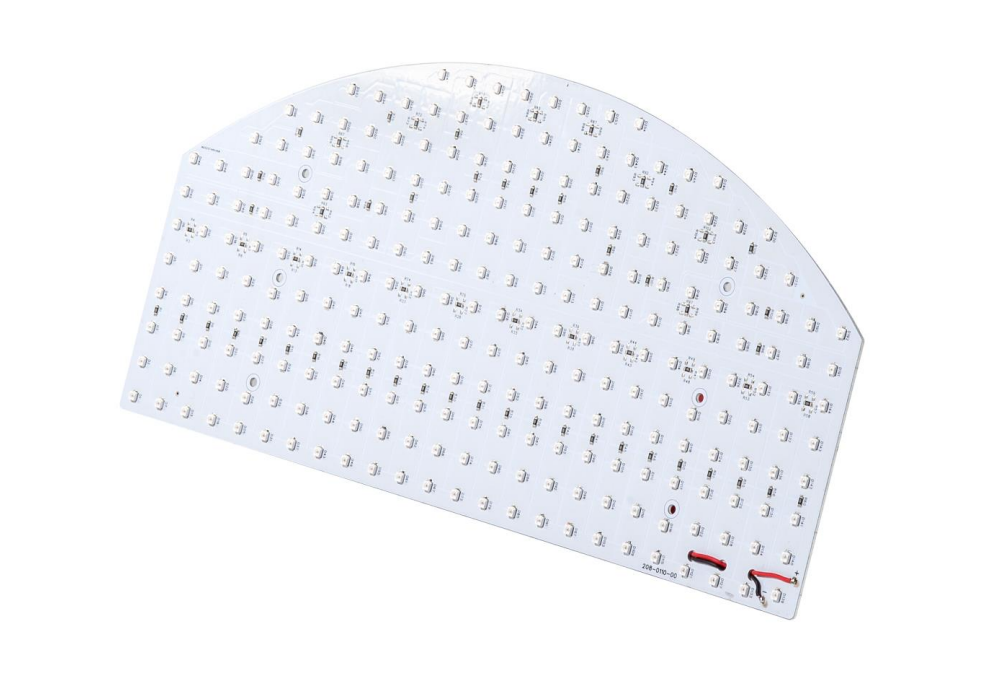

Luz de fondo para FB500
Artículos |
CE000344 |
CE000272 |
CE000343 |
|---|---|---|---|
Color LED |
rojo |
infrarrojo |
blanco |
Longitud de onda |
630 nm |
850 nm |
N/D |
Tensión |
24VDC |
24VDC |
24VDC |
Corriente |
0.46A |
0.31A |
0.46A |
Área de iluminación |
330x170 mm^2 |
||
Material estructura |
Aleación de aluminio |
||
Temperatura de ejercicio |
-40 / +85 °C |
||
Longitud cable |
0.2 m |
||
Método de refrigeración |
Aire natural |
||
Material opalino |
Metacrilato blanco opalino |

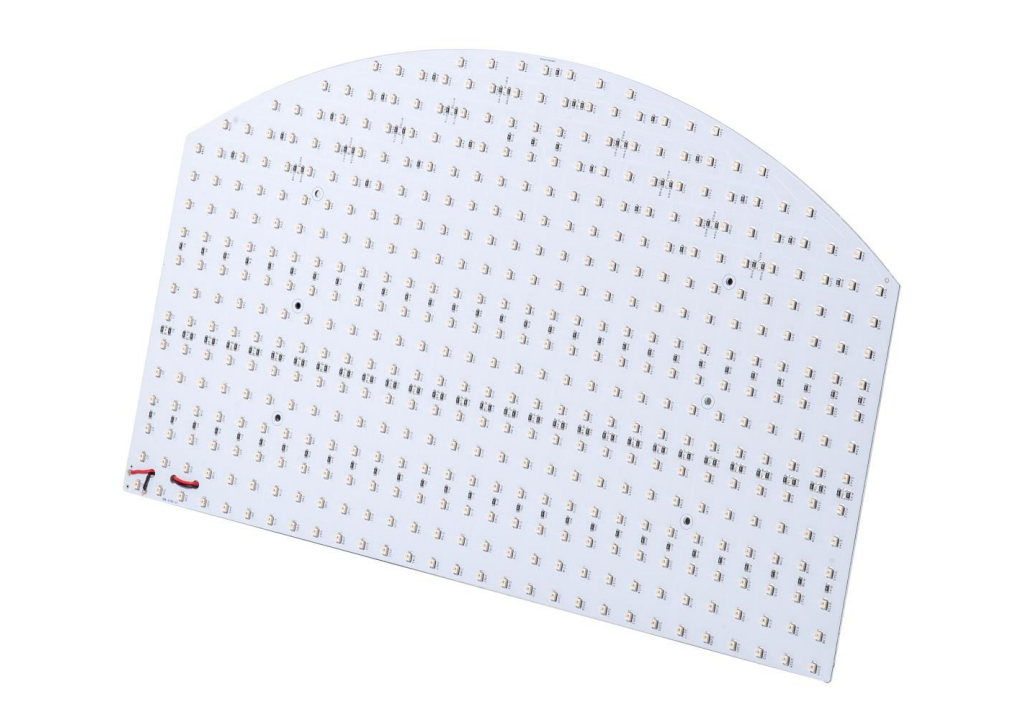

Luz de fondo para FB650
Artículos |
CE000306 |
CE000273 |
CE000305 |
|---|---|---|---|
Artículos alternativos |
GM000591 |
GM000592 |
GM000590 |
Color LED |
rojo |
infrarrojo |
blanco |
Longitud de onda |
630 nm |
850 nm |
N/D |
Tensión |
24VDC |
24VDC |
24VDC |
Corriente |
0.86A |
0.56A |
0.94A |
Área de iluminación |
400x240 mm^2 |
||
Material estructura |
Aleación de aluminio |
||
Temperatura de ejercicio |
-40 / +85 °C |
||
Longitud cable |
0.2 m |
||
Método de refrigeración |
Aire natural |
||
Material opalino |
Metacrilato blanco opalino |

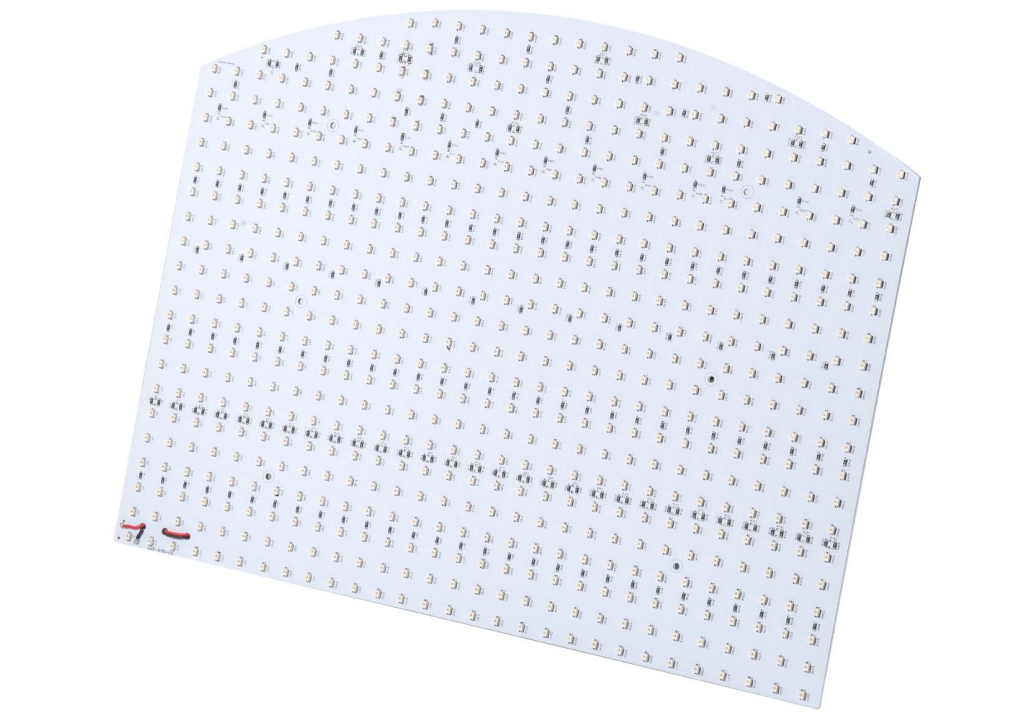

Luz de fondo para FB800
Artículos |
CE000345 |
CE000274 |
CE000346 |
|---|---|---|---|
Color LED |
rojo |
infrarrojo |
blanco |
Longitud de onda |
630 nm |
850 nm |
N/D |
Tensión |
24VDC |
24VDC |
24VDC |
Corriente |
1.15A |
0.76A |
1.2A |
Área de iluminación |
400x315 mm^2 |
||
Material estructura |
Aleación de aluminio |
||
Temperatura de ejercicio |
-40 / +85 °C |
||
Longitud cable |
0.2 m |
||
Método de refrigeración |
Aire natural |
||
Material opalino |
Metacrilato blanco opalino |

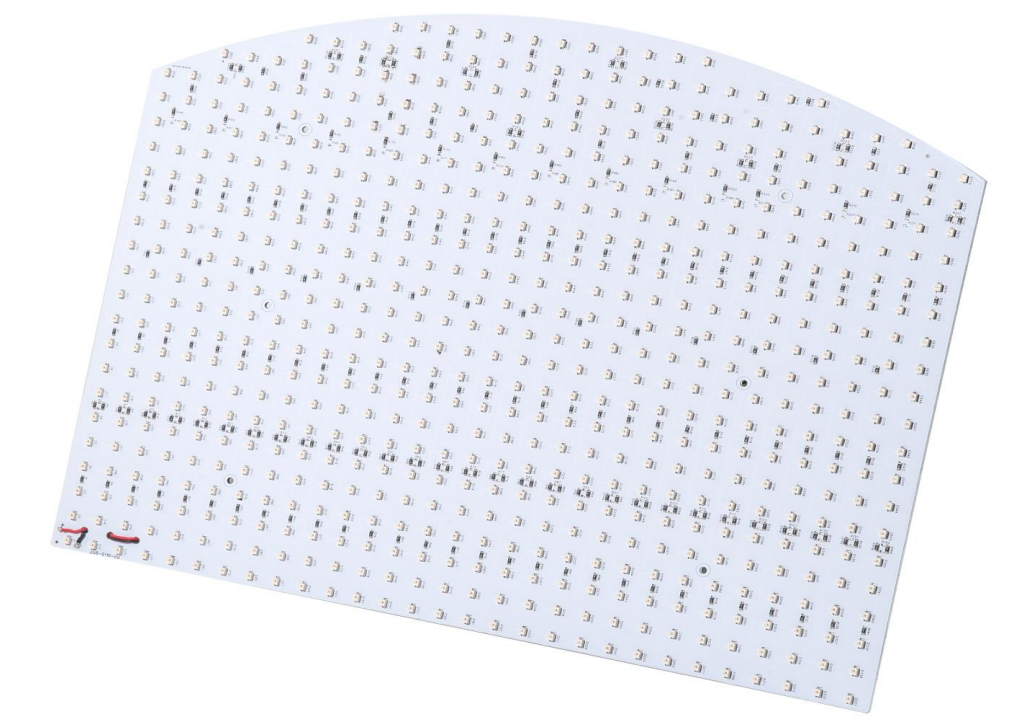

Backlight para FB1200
Artículos |
GE000051 |
GE000052 |
GE000050 |
|---|---|---|---|
Color LED |
rojo |
infrarrojo |
blanco |
Longitud de onda |
630 nm |
850 nm |
N/D |
Tensión |
24VDC |
24VDC |
24VDC |
Corriente |
4A |
2.6A |
4.2A |
Área de iluminación |
917x525 mm^2 |
||
Material estructura |
Aleación de aluminio |
||
Temperatura de ejercicio |
-40 / +85 °C |
||
Longitud cable |
0.2 m |
||
Método de refrigeración |
Aire natural |
||
Material opalino |
Metacrilato blanco opalino |
¿Backlight o Toplight?#
Warning
Impacto en el reconocimiento de piezas
La elección entre backlight y toplight influye significativamente en el reconocimiento:
Backlight: Excelente para perfiles/siluetas, las piezas aparecen como siluetas oscuras sobre fondo claro
Toplight: Necesario para reconocer detalles superficiales, texturas y características internas
La calibración, cuando se utiliza una rejilla de calibración ARS, debe realizarse utilizando la luz de fondo y apagar la Toplight si está presente.
Cuándo usar uno u otro#
Iluminador |
Cuándo utilizarlo |
Ejemplo |
|---|---|---|
Toplight |
Se utiliza cuando el reconocimiento del componente no puede hacerse sólo por la forma, sino por los detalles del objeto. Es adecuado principalmente para superficies lisas, no reflectantes, o superficies con algún tipo de marcas distinguibles. |
|
Backlight |
El principal caso de uso de la luz de fondo es cuando el objeto puede reconocerse por su silueta/forma o con partes transparentes. |
|
Casos de uso típicos#
Tornillos, pernos, arandelas → Backlight
Piezas con impresión en la cara superior, piezas mates en superficies oscuras → Toplight
Piezas transparentes o translúcidas → Backlight
Piezas brillantes con reflejos → Backlight
Color de la iluminación#
Cuándo utilizar cada color#
Color / Longitud de onda |
Uso recomendado |
Ejemplos |
|---|---|---|
Blanco |
Se utiliza con componentes transparentes. Es necesario proteger la célula de cualquier fuente de luz externa y de la luz solar. |
|
Rojo (630 nm) |
Se utiliza para componentes metálicos especiales. Longitud de onda: 630 nm. Es necesario proteger la célula de cualquier fuente de luz externa y de la luz solar. |
|
Infrarrojo (850 nm) |
Preferido para la mayoría de los tipos de aplicaciones. No es visible para el ojo humano. Longitud de onda: 850 nm. Recomendamos apantallar la célula para evitar interferencias con la luz solar. |
|
Para más información sobre el apantallamiento de la luz ambiente, visite la sección Apantallamiento de la luz ambiente.

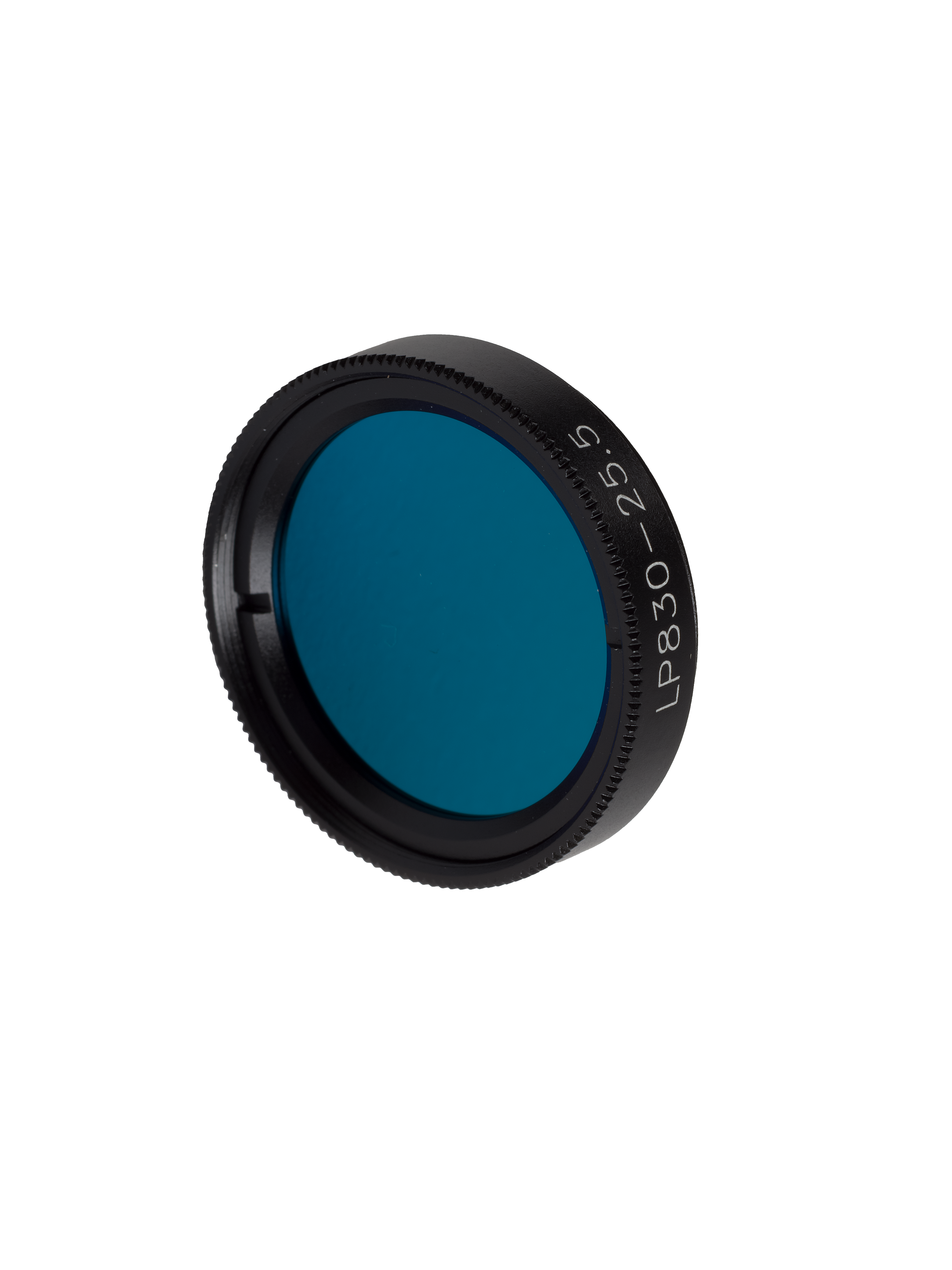

Filtro IR#
El filtro IR es un accesorio óptico que se coloca en el objetivo de la cámara y que bloquea la luz visible dejando pasar sólo la radiación infrarroja. Esto sólo es necesario si se utiliza un iluminador IR (850 nm): sin filtro, la cámara recibiría tanto luz visible como infrarroja, lo que comprometería el contraste y la calidad del reconocimiento.

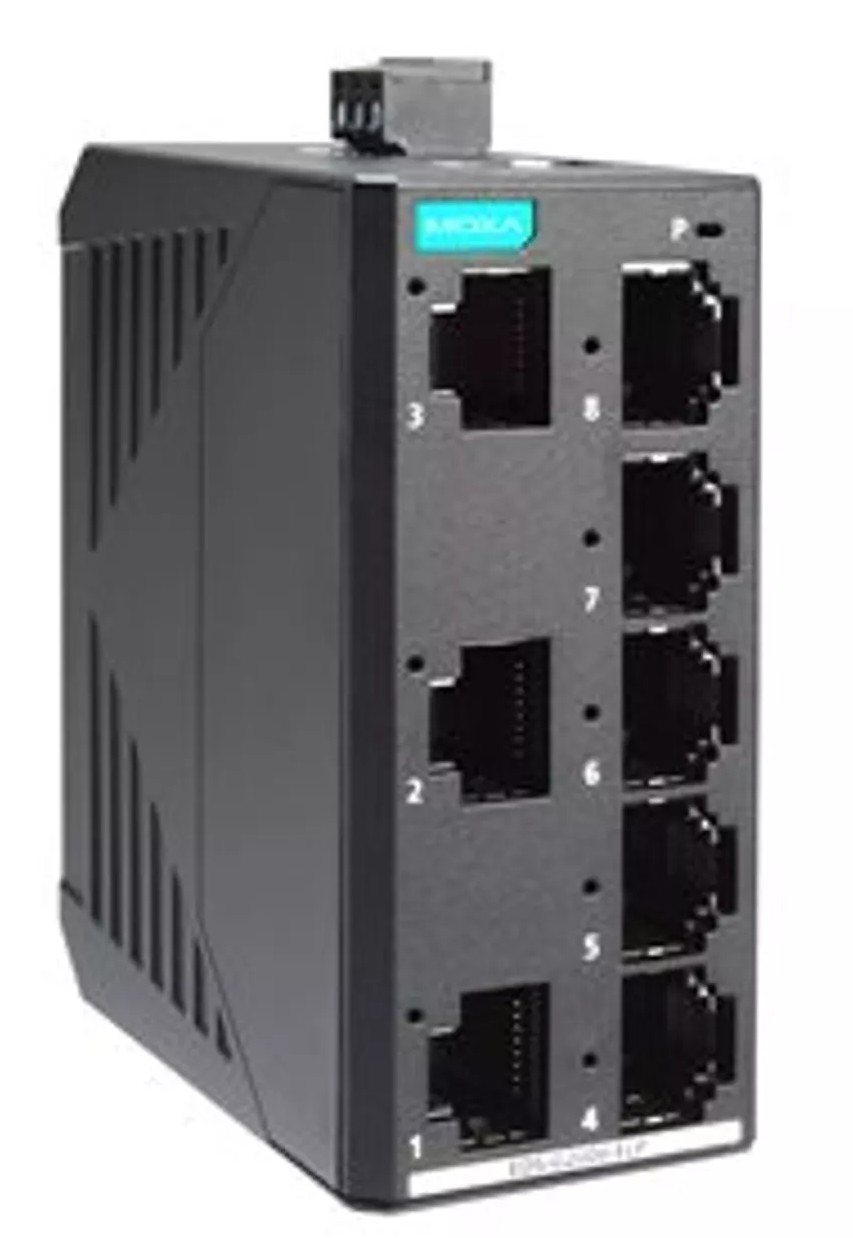

Switch#
Especificaciones eléctricas#
Parámetro |
Valor |
|---|---|
Tensión de entrada |
12/24/48 VDC |
Tensión operativa |
9.6 a 60 VDC |
Corriente de entrada |
0.33 A (máx.) |
Conexión de alimentación |
1 regleta de bornes extraíble de 2 contactos |
Protección contra sobrecorriente |
Compatible |
Protección contra polaridad inversa |
Compatible |
Puertos 10/100/1000BaseT(X) (RJ45) |
8 |
Modo dúplex |
Dúplex completo/medio dúplex |
Conexión |
Auto MDI/MDI-X |
Negociación de velocidad |
Automática |
Estándares compatibles |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x |
Tipo de procesamiento |
Almacenar y reenviar |
Tamaño de la tabla MAC |
4 K |
Tamaño del búfer de paquetes |
1.5 Mbit |
Configuración de los Switches DIP |
QoS, Protección contra tormentas de difusión (BSP) |
Certificaciones |
UL 61010-2-201, EN 62368-1, EN 55032/35, EN 61000-6-2/-6-4, CISPR 32, FCC Parte 15B Clase A, CE, FCC |
Especificaciones físicas#
Parámetro |
Valor |
|---|---|

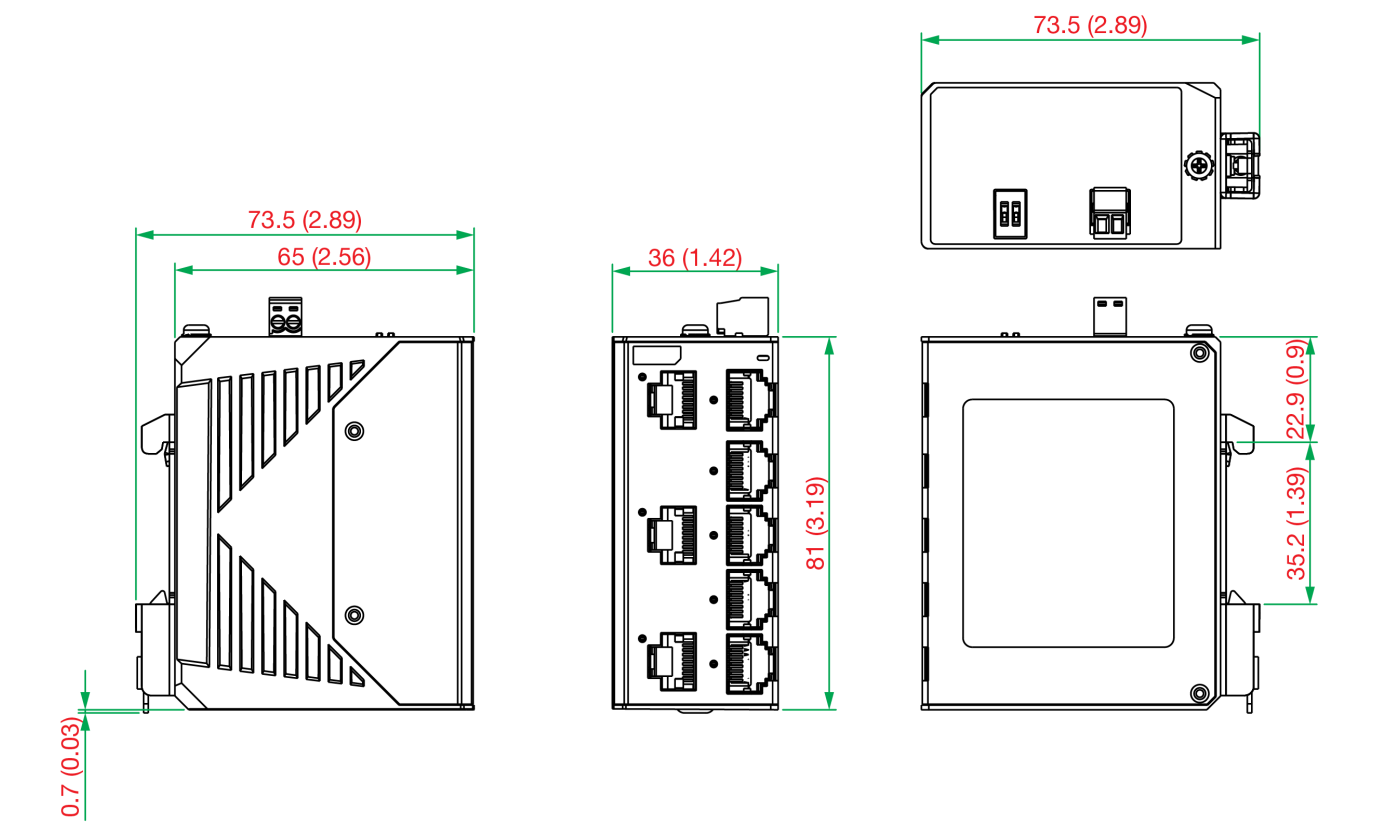

Dimensiones |
36 x 81 x 65 mm (1.42 x 3.19 x 2.56 pulg.) |
Peso |
180 g (0.4 lb) |
Carcasa |
Metal |
Grado de protección |
IP40 |
Instalación |
Riel DIN, soporte de pared (kit opcional) |
Temperatura operativa (estándar) |
-10 a 60°C (14 a 140°F) |
Temperatura operativa (modelo -T) |
-40 a 75°C (-40 a 167°F) |
Humedad relativa |
5 a 95 % (sin condensación) |
Temperatura de almacenamiento |
-40 a 85°C (-40 a 185°F) |
MTBF |
3.404.784 horas |
Garantía |
5 años |

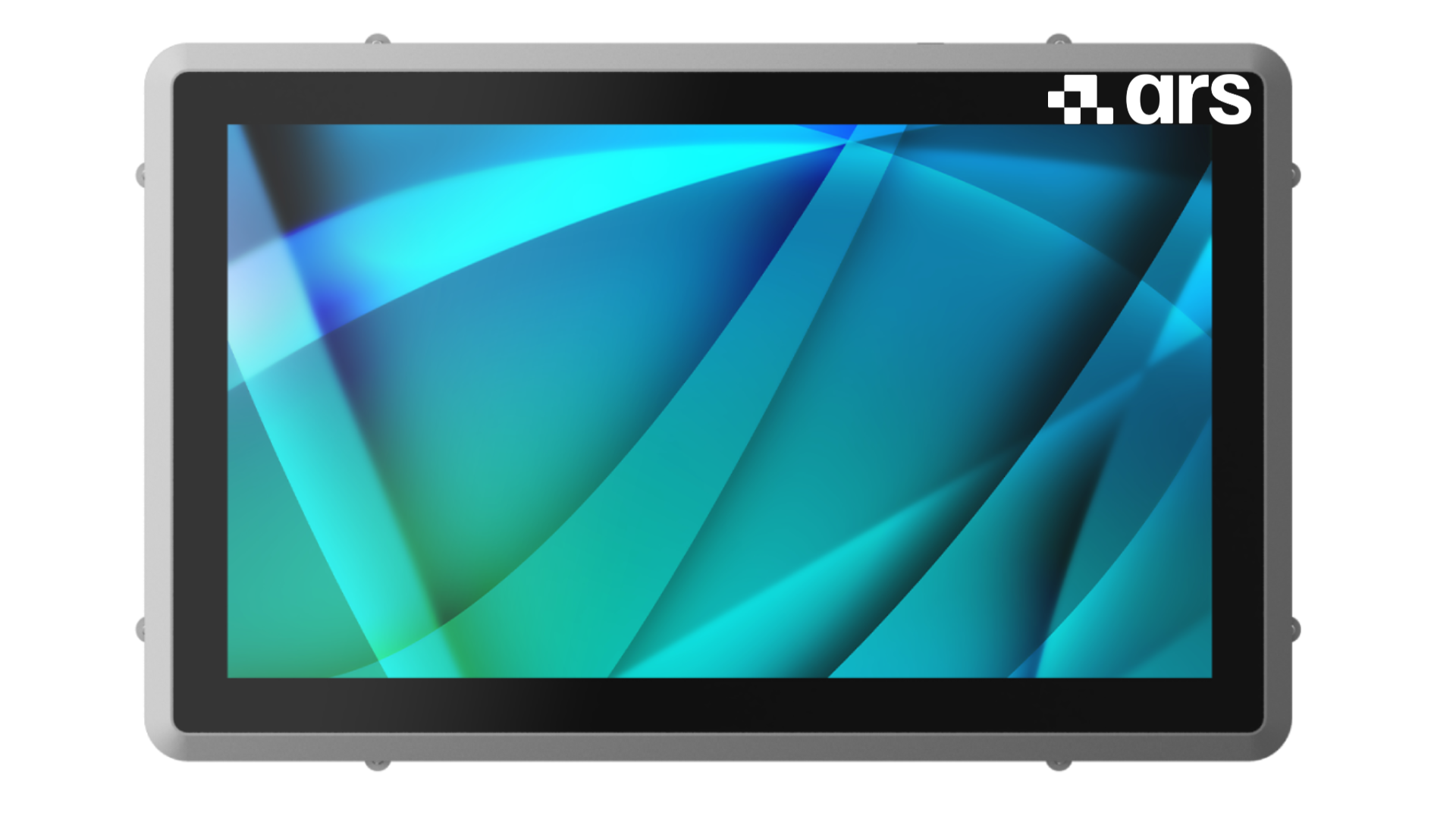

Pantalla táctil#
Elemento |
Especificaciones |
|---|---|
Pantalla táctil |
Capacitiva |
Entrada de vídeo |
1x VGA |
Alimentación |
12~32 Vdc (Consumo 30W) |
Montaje |
Montaje en panel |
Dimensiones externas |
(An) 560 mm x (Pr) 350 mm x (Al) 60 mm |
Peso |
7 kg |
Protección |
IP66 (parte frontal) |
Temperatura de funcionamiento |
0 ~ 50°C |
Temperatura de almacenamiento |
-20 ~ +65°C |
Humedad |
< 90% sin condensación |
Certificaciones |
CE |
