Cableado y Conexiones

Cableado y Conexiones#

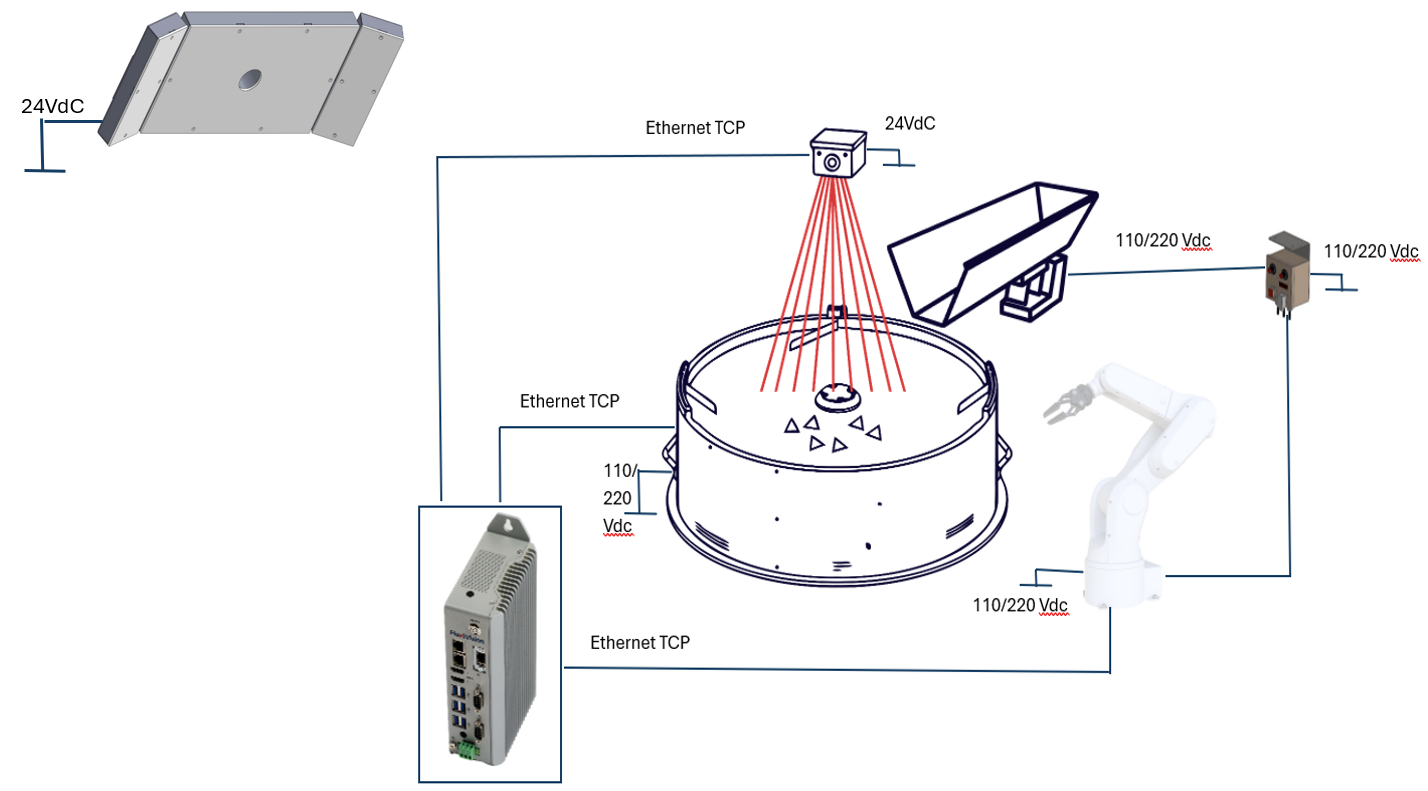

imagen general de conexiones eléctricas tipo:
Pan Coll

De

A

Conexión

Red eléctrica

FlexiBowl

Alimentación 110/220 Vdc

Red eléctrica

Robot

Alimentación según las especificaciones del robot en posesión

Red eléctrica

Cámara

Alimentación 24 Vdc

Red eléctrica

Iluminador (luz)

Alimentación 24 Vdc

Red eléctrica

Controlador Hopper

Alimentación 110/220 Vdc

Controlador Hopper

Hopper

Alimentación y señal

Robot

Controlador Hopper

I/O Digitales

VisionController

Cámara

Ethernet TCP

VisionController

FlexiBowl

Ethernet TCP

VisionController

Robot

Ethernet TCP

Procedimiento guiado de cableado#

Paso

Acción

1

Conectar la alimentación del FlexiBowl®.
🔗 Consultar el manual para las especificaciones de alimentación

2

Conectar el cable de alimentación Hirose 24V a la Cámara.

3

Conectar el FlexiBowl® al VisionController con cable Ethernet.

4

Conectar la Cámara al VisionController (PC) con cable Ethernet.

5

Conectar el Robot al VisionController con cable Ethernet.

6

Conectar el aire comprimido al FlexiBowl®.
🔗 Consultar el manual para las especificaciones neumáticas

7

Si está presente, conectar el hopper a su controlador

8

Si está presente, conectar el robot al controlador del hopper (I/O Digitales)

9

Si está presente, alimentar el controlador del hopper (110/220 V según la opción elegida al comprar la base vibrante del hopper)

10

Encender el interruptor AC del FlexiBowl® (posición “I”). El led READY está ON.

11

Encender todos los demás dispositivos

Cableado iluminador#

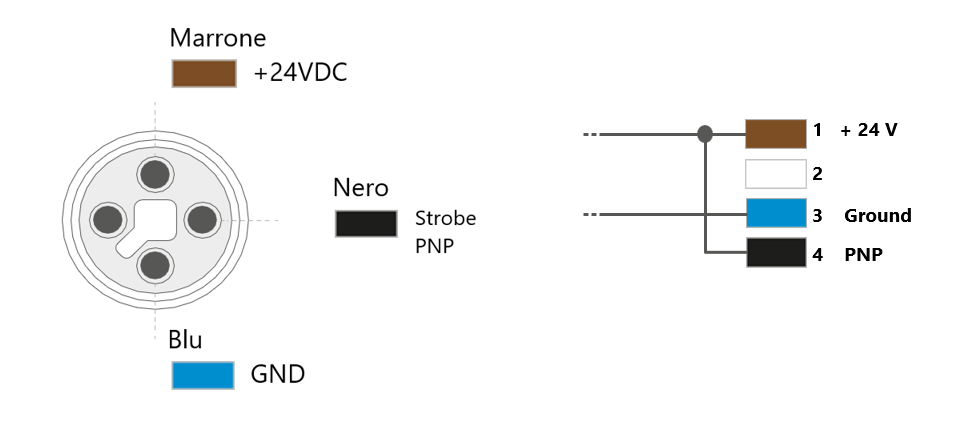

Pin Toplight

Parámetro

Requisito / Acción

Tensión

24V DC (±10%). Tensión mínima de funcionamiento: 20V DC en la entrada luz.

Conector

M12 Male.

Note

Para conectar el toplight, también es posible adquirir su cable de alimentación.

Pinout conector

Pin 1: +24V (marrón) — Pin 3: GND (azul) — Pin 4: STROBE PNP (negro)

Modo STROBE (PNP)

De 5V a 24V para encendido al 100%. De 0V a 1V para apagado al 100%.

Modo CONTINUO

Pin 1 (+24V) y Pin 3 (GND) conectados; Pin 4 (PNP) conectado a Pin 1.

Caída de tensión (cable M12, 10m)

1.15V @ 5A — 2.3V @ 10A — 3.5V @ 15A — 4.6V @ 20A (max 20A)

Apantallamiento

Utilizar cables apantallados para reducir las interferencias electromagnéticas (EMI).

Warning

Seguridad eléctrica

  • Respetar las tensiones de alimentación y los bornes de conexión indicados.

  • No modificar ni desmontar el producto.

  • No conectar ni limpiar el equipo cuando está bajo tensión.

  • No mirar directamente la fuente luminosa.
