Panoramica dell’interfaccia#

L’interfaccia di FlexiVision One è strutturata in sezioni funzionali che guidano l’utente dalla configurazione iniziale alla gestione operativa del sistema. Ogni pagina fornisce informazioni in tempo reale su stato macchina, connessioni, prestazioni e parametri di processo, con accesso diretto alle funzioni principali. La navigazione è progettata per garantire semplicità d’uso, controllo immediato delle operazioni e monitoraggio continuo delle performance di visione, alimentazione e robot.

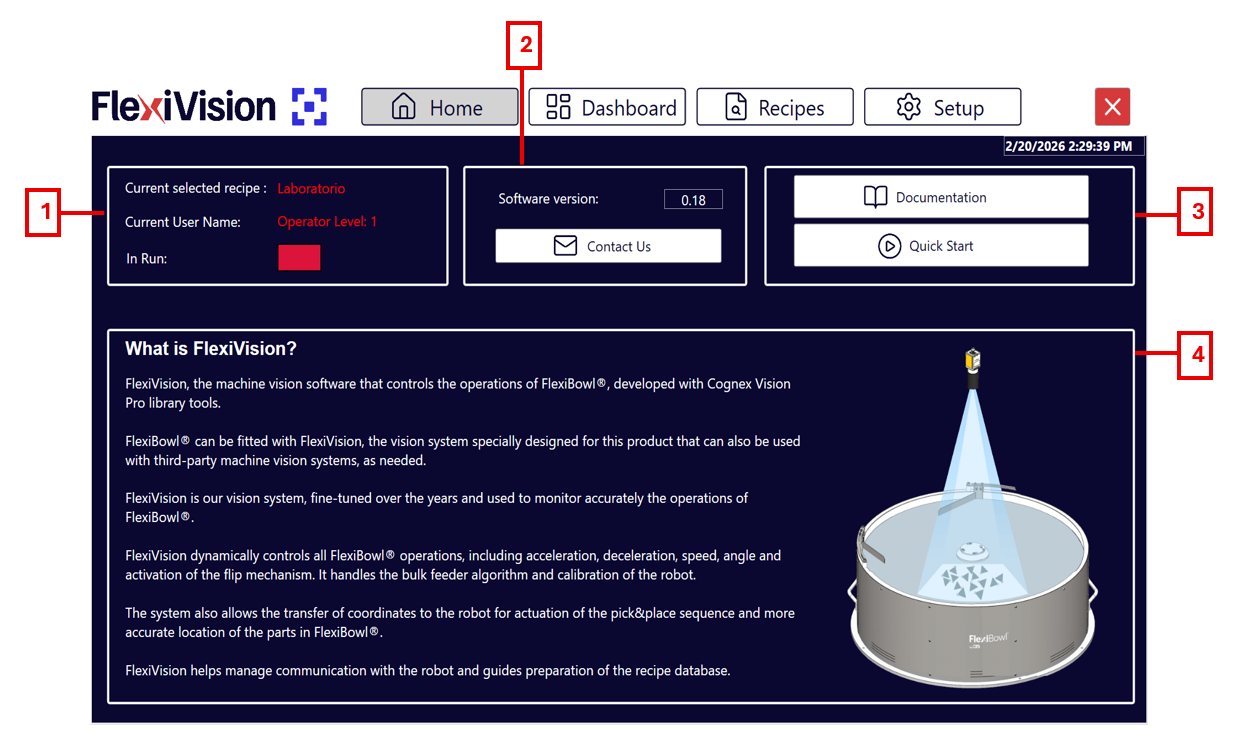

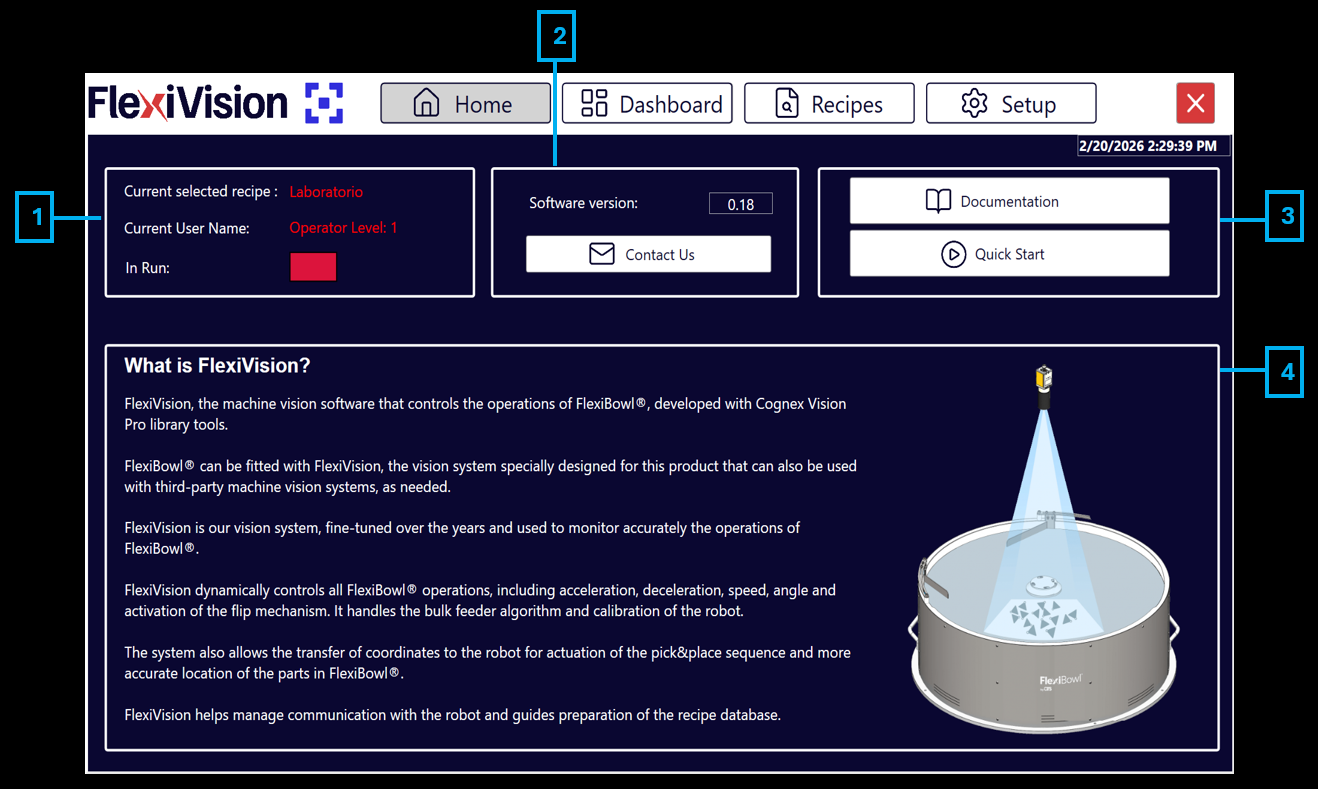

Pagina Home#

Descrizione Pagina Home#
#	Descrizione
1	Informazioni di Stato e Utente: Current selected recipe: visualizza il nome della ricetta attualmente caricata e pronta all’uso. Current user name: mostra il nome dell’utente loggato e il suo livello di accesso al sistema. In run: indica lo stato operativo; segnala se il sistema è attualmente in funzione o in stato di stop.
2	Informazioni Software e Assistenza: Version software: indica la versione del software FlexiVision One attualmente installata. Contact us: pulsante che permette di accedere rapidamente alle informazioni di contatto per il supporto tecnico e l’assistenza.
3	Risorse e Guide Rapide: Documentation: pulsante che rimanda alla libreria completa della documentazione tecnica e dei manuali. QuickStart: sezione dedicata alla procedura guidata per una configurazione veloce e intuitiva del sistema.
4	Sezione Informativa Generale: What is FlexiVision One?: area descrittiva che fornisce una panoramica sulle funzionalità principali del sistema e sulla sua integrazione con il dispositivo FlexiBowl®.

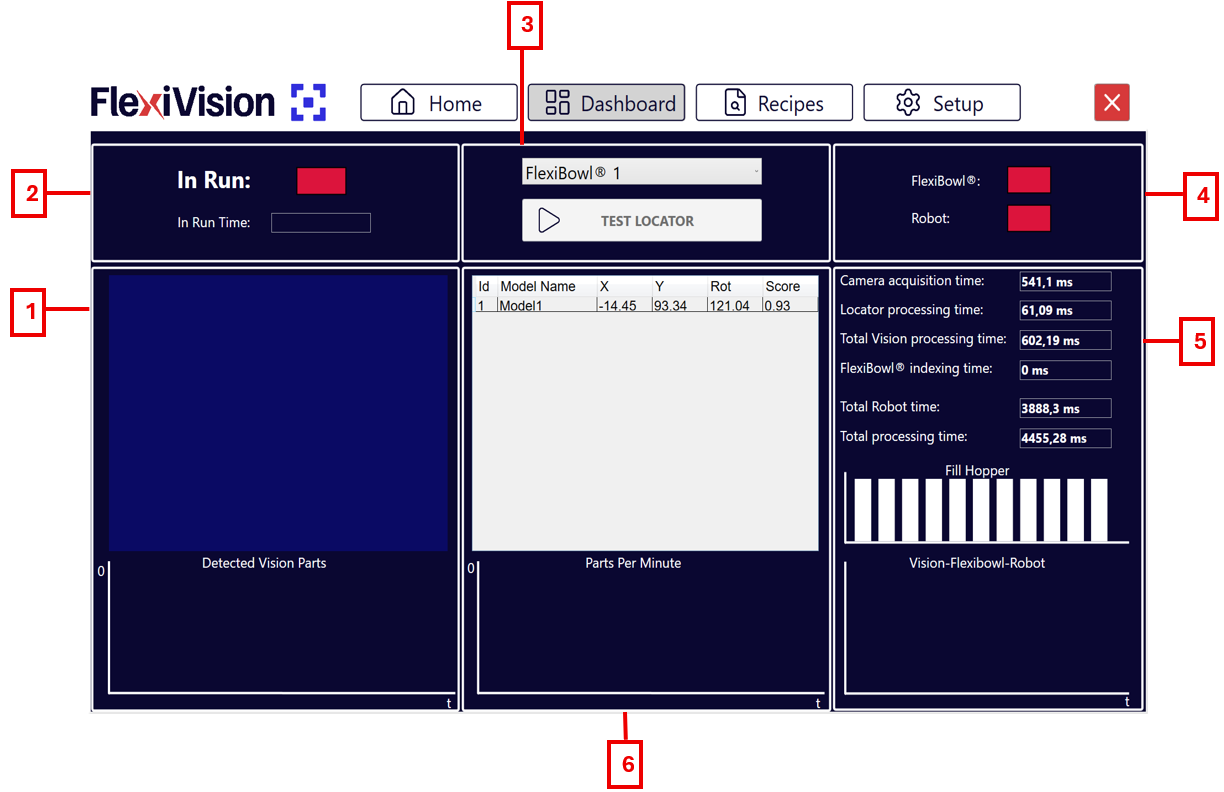

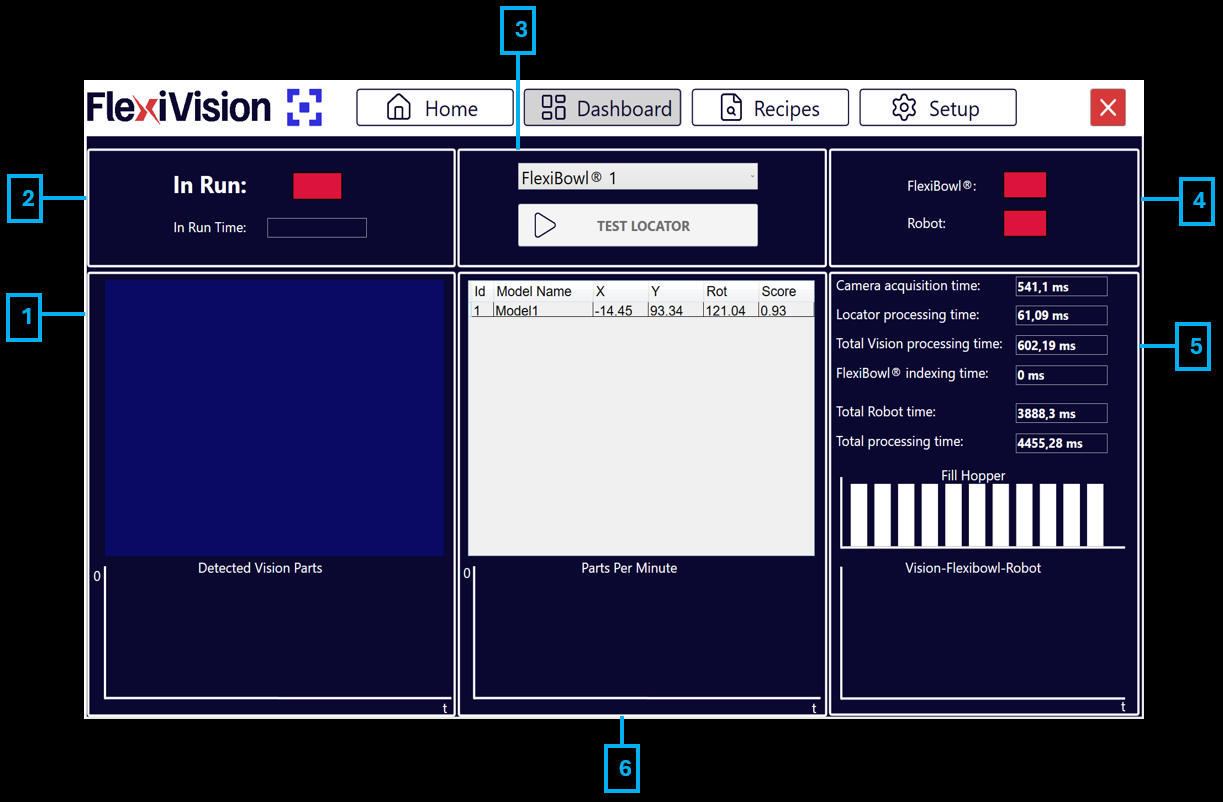

Pagina DashBoard#

Descrizione Pagina Dashboard#
#	Descrizione
1	Area Visione e Rilevamento Detected vision parts con grafico: quanti componenti sono stati rilevati nell’immagine corrente e l’andamento nel tempo (30s).
2	Stato Operativo In run: indicatore luminoso che segnala se il sistema è in funzione o fermo. In run time: cronometro che indica il tempo totale di attività del sistema.
3	Controlli e Selezione Menù tendina FlexiBowl: permette di selezionare il dispositivo FlexiBowl® su cui si intende operare. Test Locator: avvia movimentazioni cicliche di FlexiBowl e tramoggia finché ci sono componenti nell’area di visione.
4	Stato Connessioni FlexiBowl: indica lo stato della connessione in tempo reale con il FlexiBowl. Robot: indica lo stato della connessione in tempo reale con il robot.
5	Analisi Tempi di Ciclo (Timings) Camera/Locator processing time: tempi singoli di scatto immagine e riconoscimento componenti. Total vision processing Time: somma dei tempi di camera e locator. Total FlexiBowl / Robot time: tempo per una sequenza di movimento FB e per un singolo pick & place del robot. Total processing time: tempo totale del processo (Visione + FB + Robot). Fill hopper: storico degli scarichi effettuati dalla tramoggia sul disco del FlexiBowl. Vision - FlexiBowl - Robot: grafico comparativo delle tre funzioni per capire l’impatto di ogni singolo processo sul tempo totale.
6	Grafici di Performance e Storico Elenco modelli rilevati: tabella con coordinate (X, Y), rotazione (Rot) del componente e lo Score (grado di similarità dell’oggetto riconosciuto rispetto al modello di riferimento). Parts per minute: grafico della media dei componenti prelevati al minuto.

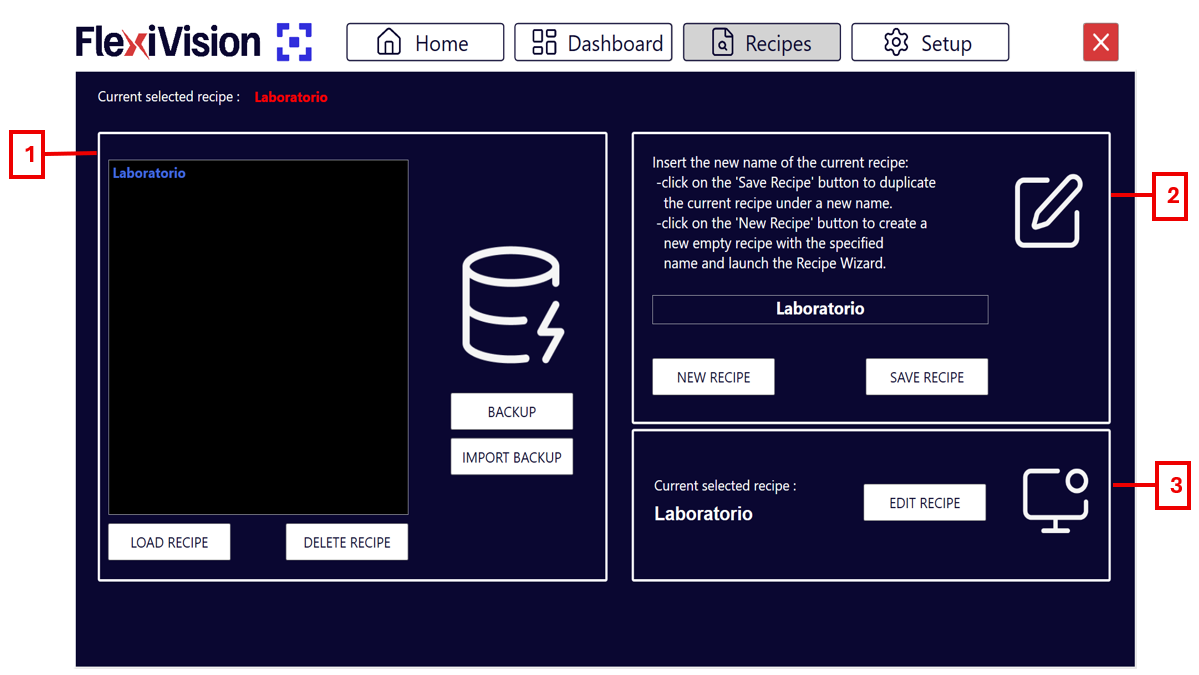

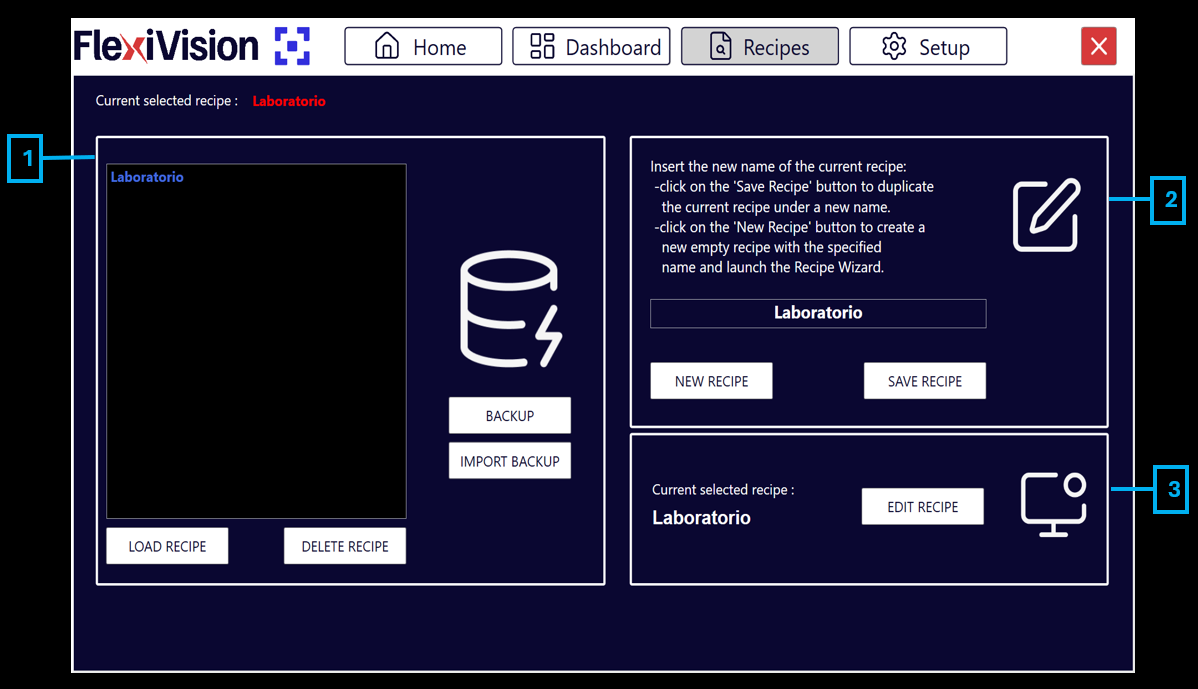

Pagina Recipes#

Descrizione Pagina Recipes#
#	Descrizione
1	Gestione Database Ricette Backup: effettua un backup di tutte le ricette in un unico file .xml, salvabile nella posizione desiderata. Import backup: permette l’importazione di qualsiasi backup precedentemente effettuato con FlexiVision One. Load recipe: carica la ricetta selezionata nell’elenco sopra per renderla operativa. Delete recipe: elimina definitivamente la ricetta selezionata dall’elenco.
2	Creazione e Salvataggio New recipe: avvia la creazione di una nuova ricetta. Dopo aver scelto il nome e il FlexiBowl con cui stiamo lavorando, si apre direttamente il menù di creazione modello. Note La ricetta deve poi essere salvata cliccando su Save. Save recipe: salva la ricetta corrente sovrascrivendo i parametri modificati o crea un nuovo file se non ancora esistente.
3	Modifica Ricetta Edit recipe: pulsante diretto che porta al menù di configurazione e creazione del modello per la ricetta attualmente selezionata.

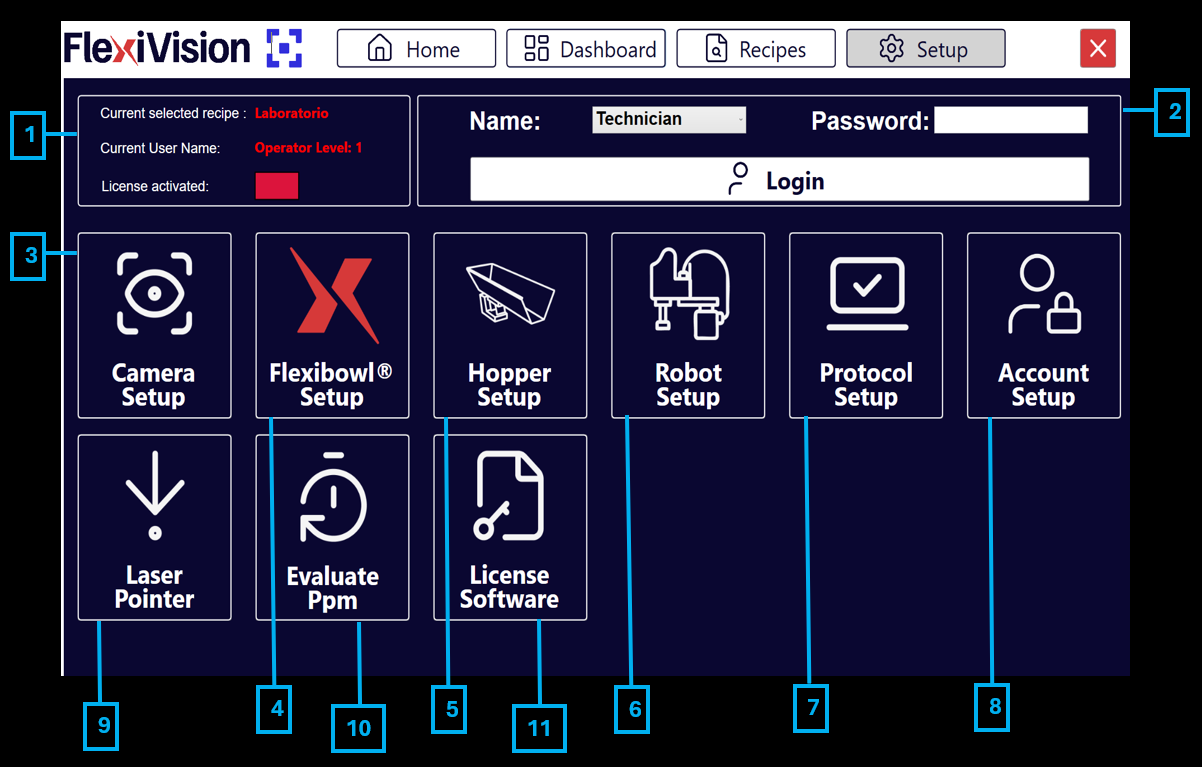

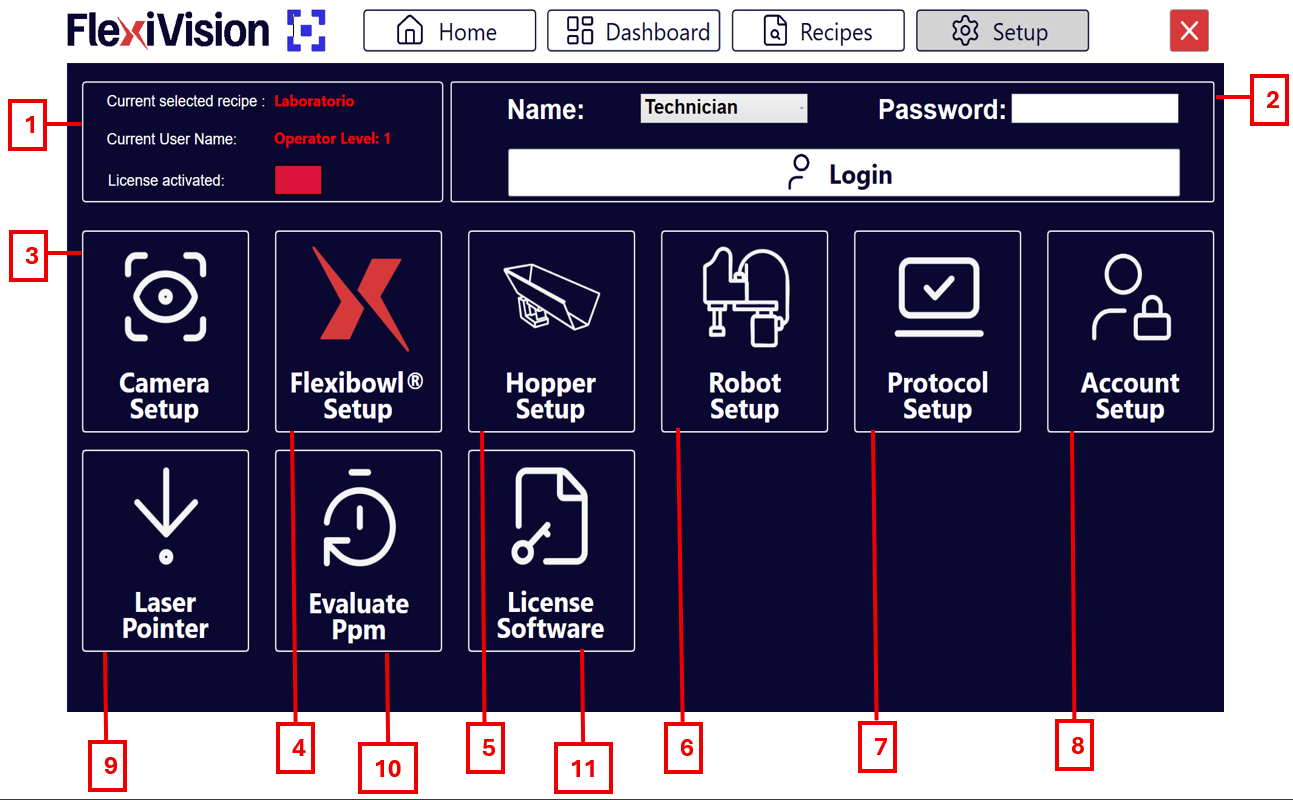

Pagina Setup#

Descrizione Pagina Setup#
#	Descrizione
1	Informazioni di Stato Current selected recipe: indica il nome della ricetta attualmente in uso. Current user name: mostra l’utente loggato e il relativo livello di accesso. In Run: indica se l’applicazione è attiva.
2	Pannello di Accesso Name: campo per l’inserimento del nome utente. Login: pulsante per confermare le credenziali ed effettuare l’accesso al sistema.
3	Camera setup: sezione dedicata alla configurazione dei parametri delle telecamere.
4	Flexibowl setup: area per impostare i parametri di movimento e controllo del FlexiBowl.
5	Hopper setup: configurazione dei parametri della tramoggia (vibrazione e scarico).
6	Robot setup: sezione per la configurazione della comunicazione del robot.
7	Protocol setup: pagina di configurazione dei parametri che definiscono quanti oggetti la visione deve o può restituire in ogni ciclo, con quale ordine vengono prioritizzati e quali valori statistici usare in base al numero di prese robot e al tempo massimo di gestione per ogni componente.
8	Account setup: permette di configurare i vari account utente in base ai livelli di accesso.
9	Laser pointer: permette di usare uno strumento laser per simulare un prelievo (pick) in assenza del robot.
10	Evaluate PPM: permette di effettuare una stima dei pezzi al minuto (PPM) quando si utilizza il laser pointer.
11	Licence software: pagina per l’attivazione della licenza software.

i tasti INFO#

In ognuna delle sezioni operative, è disponibile un tasto INFO in alto a destra. All’interno di questo pulsante è disponibile la spiegazione della procedura Step By Step, la stessa procedura è visibile nel video tutorial.
