Options#

Toplight#

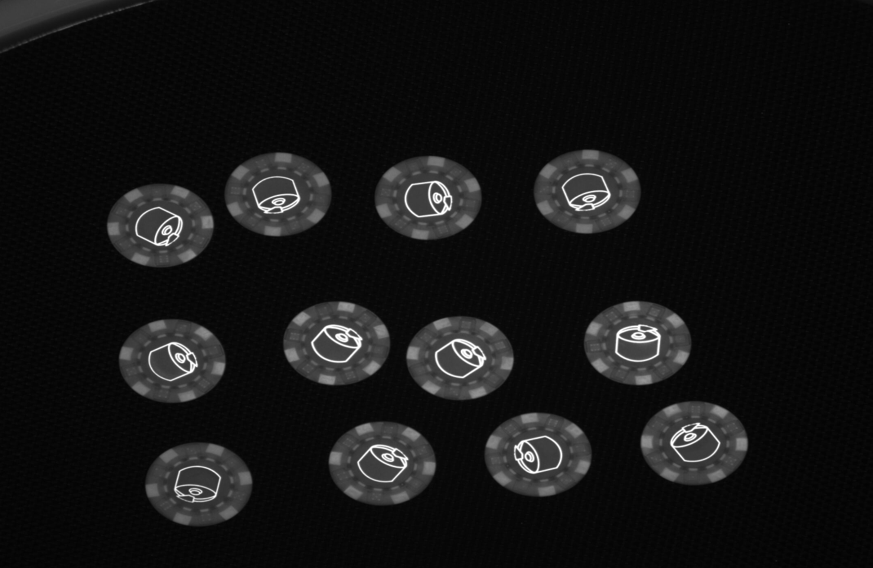

Le Toplight est un système d’éclairage par le haut qui illumine la surface de la pièce directement par le haut, mettant ainsi en valeur les textures et les détails de la surface. C’est le choix idéal lorsque l’application nécessite la reconnaissance de caractéristiques visibles sur la face supérieure de la pièce.

Les Toplights disponibles sont :

TopLight 500x300 - Blanc

Cette taille de Toplight convient aux modèles : FlexiBowl® 200, FlexiBowl® 350, FlexiBowl® 500

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
500	300	45	55	65	0.15 m^2	1.6 m

Code	CM002316
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	96.6W
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc

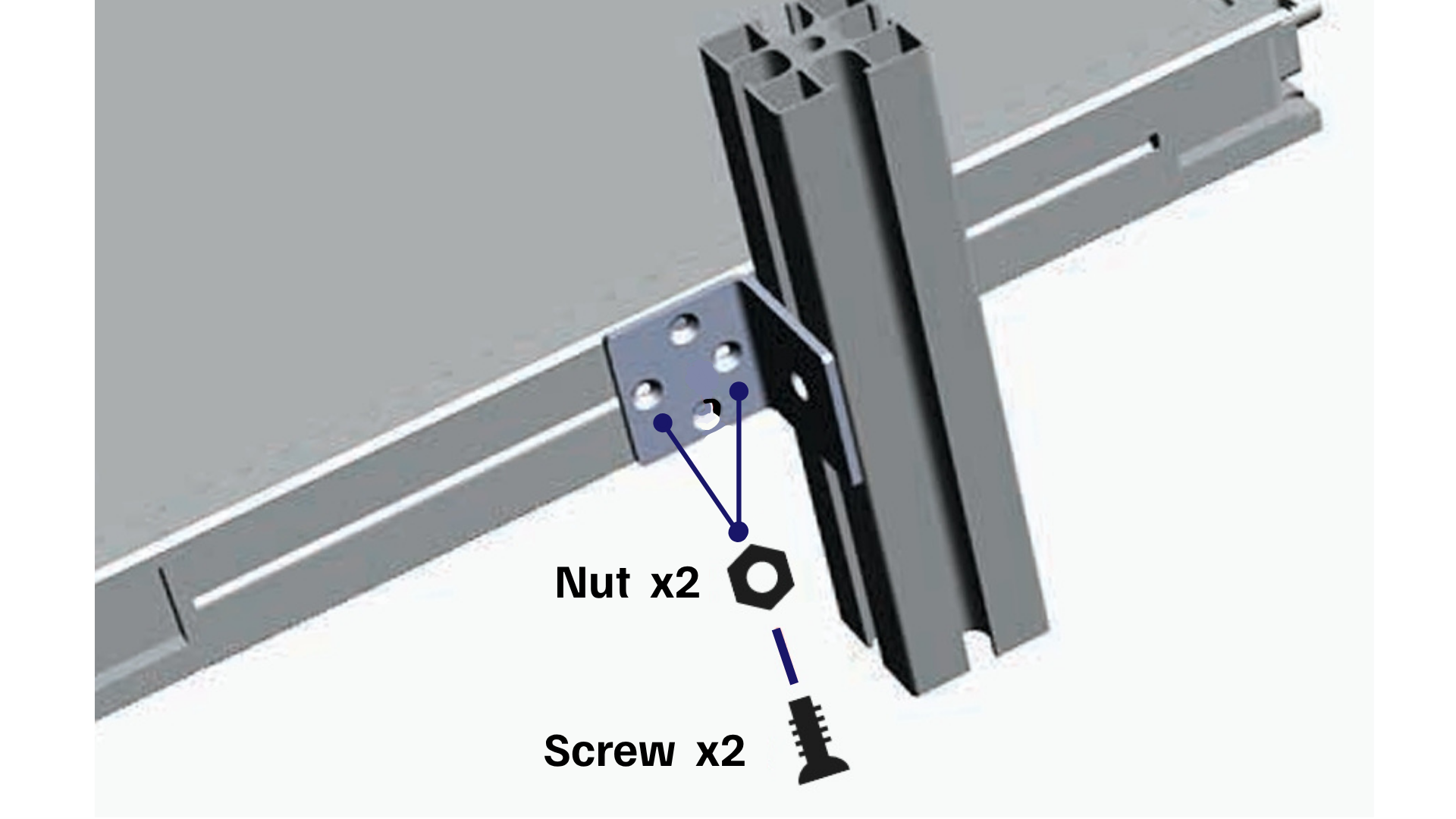

Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 500x300 - Rouge

Cette taille de Toplight convient aux modèles : FlexiBowl® 200, FlexiBowl® 350, FlexiBowl® 500

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
500	300	45	55	65	0.15 m^2	1.6 m

Code	CM002401
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	96.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	630 nm
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 500x300 - Infrarouge

Cette taille de Toplight convient aux modèles : FlexiBowl® 200, FlexiBowl® 350, FlexiBowl® 500

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
500	300	45	55	65	0.15 m^2	1.6 m

Code	CM002405
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	96.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	850 nm
Classe de risque	1 (faible risque)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 700x300 - White

Cette taille de Toplight convient aux modèles : FlexiBowl® 650, FlexiBowl® 800

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
700	300	45	55	65	0.21 m^2	2 m

Code	CM002317
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	135.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 700x300 - Red

Cette taille de Toplight convient aux modèles : FlexiBowl® 650, FlexiBowl® 800

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
700	300	45	55	65	0.21 m^2	2 m

Code	CM002402
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	135.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	630 nm
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 700x300 - Infrared

Cette taille de Toplight convient aux modèles : FlexiBowl® 650, FlexiBowl® 800

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
700	300	45	55	65	0.21 m^2	2 m

Code	CM002406
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	135.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	850 nm
Classe de risque	1 (faible risque)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 700x500 - Blanc

Cette taille de Toplight convient aux modèles : FlexiBowl® 650, FlexiBowl® 800

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
700	500	45	55	65	0.35 m^2	2.4 m

Code	CM002318
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	252.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 700x500 - Rouge

Cette taille de Toplight convient aux modèles : FlexiBowl® 650, FlexiBowl® 800

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
700	500	45	55	65	0.35 m^2	2.4 m

Code	CM002403
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	252.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	630 nm
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 700x500 - Infrarouge

Cette taille de Toplight convient aux modèles : FlexiBowl® 650, FlexiBowl® 800

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
700	500	45	55	65	0.35 m^2	2.4 m

Code	CM002407
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	252.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	850 nm
Classe de risque	1 (faible risque)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 900x600 - Blanc

Cette taille de Toplight convient au modèle FlexiBowl® 1200

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
900	600	45	55	65	0.54 m^2	3 m

Code	CM002319
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	345.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 900x600 - Rouge

Cette taille de Toplight convient au modèle FlexiBowl® 1200

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
900	600	45	55	65	0.54 m^2	3 m

Code	CM002404
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	345.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	630 nm
Classe de risque	0 (risque nul)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

TopLight 900x600 - Infrarouge

Cette taille de Toplight convient au modèle FlexiBowl® 1200

Longueur	Largeur	Hauteur	Hauteur avec plaque de fixation	Diamètre du trou central	Surface utile maximale [AxB]	Périmètre utile max
A	B	C	C + 10 mm	D	-	-
900	600	45	55	65	0.54 m^2	3 m

Code	CM002408
Électronique
Alimentation	24 VDC ±10%
Modes de contrôle	Continu
Temps de montée maximal	15 µs
Temps de descente maximal	10 µs
Commande	Connecteur M12
Configuration des broches du connecteur	1: 24VDC / 3 : GND / 4 : PNP
Consommation	345.6W @24 Vdc
Tension minimale de fonctionnement	20V à l’entrée de la lumière
Tension nominale de fonctionnement	24V à l’entrée de la lumière (±10 %)
Tension de fonctionnement maximale	30V à l’entrée de la lumière
Longueur d’onde	850 nm
Classe de risque	1 (faible risque)
Mécanique
Épaisseur	45 mm + 10 mm avec plaque de fixation
Diamètre intérieur	65mm
Poids	23.8 Kg/m² ±15%
Matériaux	Aluminium et ABS chargé
Diffuseur	PMMA blanc
Fixation	4 écrous M4 (fournis) à insérer dans la rainure ou 4 vis M4x20 (non fournies) appliquées aux angles
Environnement
Température de fonctionnement	-10 °C à +40 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Température de stockage	-20 °C à +60 °C / 80 % d’humidité sans condensation Pas de choc thermique (variation maximale : 10 °C en 24h)
Degré de protection IP	IP 50
Marquages	RoHS-CE-DEEE, UL

Câble d’alimentation Toplight#

Code	Description	Connecteur
CE001337	Câble d’alimentation Toplight 2M	M12 4 broches femelles
CE001338	Câble d’alimentation Toplight power 5M	M12 4 broches femelles
CE001339	Câble d’alimentation Toplight power 10M	M12 4 broches femelles

Support pour le montage du Toplight#

Pour le montage du toplight sur le côté, un support spécial peut être acheté séparément.

Backlight#

Le Backlight est un système de rétroéclairage placé à l’intérieur du plateau du FlexiBowl® qui éclaire la pièce par le bas, créant un contraste net entre le contour de la pièce et le fond lumineux. Il est particulièrement efficace pour la reconnaissance des silhouettes, des contours et des trous, quelle que soit la couleur ou l’état de surface de la pièce.

Backlight pour FB200

Backlight 200

Articles	CE000351	CE000353	CE000331
Couleur de la LED	rouge	infrarouge	blanche
Longueur d’onde	630 nm	850 nm	N/A
Tension	24VDC	24VDC	24VDC
Courant	0.17A	0.12A	0.17A
Surface d’éclairage	155x75 mm^2
Matériau du boîtier	Alliage d’aluminium
Température de fonctionnement	-40 / +85 °C
Longueur du câble	0,2 m
Méthode de refroidissement	Air naturel
Matériau opale	Méthacrylate opale blanc

Backlight pour FB350

Backlight 350

Articles	CE000342	CE000275	CE000341
Couleur de la LED	rouge	infrarouge	blanche
Longueur d’onde	630 nm	850 nm	N/A
Tension	24VDC	24VDC	24VDC
Courant	0.18A	0.13A	0.18A
Surface d’éclairage	220x100 mm^2
Matériau du boîtier	Alliage d’aluminium
Température de fonctionnement	-40 / +85 °C
Longueur du câble	0,2 m
Méthode de refroidissement	Air naturel
Matériau opale	Méthacrylate opale blanc

Backlight pour FB500

Backlight 500

Articles	CE000344	CE000272	CE000343
Couleur de la LED	rouge	infrarouge	blanche
Longueur d’onde	630 nm	850 nm	N/A
Tension	24VDC	24VDC	24VDC
Courant	0.46A	0.31A	0.46A
Surface d’éclairage	330x170 mm^2
Matériau du boîtier	Alliage d’aluminium
Température de fonctionnement	-40 / +85 °C
Longueur du câble	0,2 m
Méthode de refroidissement	Air naturel
Matériau opale	Méthacrylate opale blanc

Backlight pour FB650

Backlight 650

Articles	CE000306	CE000273	CE000305
Articles alternatifs	GM000591	GM000592	GM000590
Couleur de la LED	rouge	infrarouge	blanche
Longueur d’onde	630 nm	850 nm	N/A
Tension	24VDC	24VDC	24VDC
Courant	0.86A	0.56A	0.94A
Surface d’éclairage	400x240 mm^2
Matériau du boîtier	Alliage d’aluminium
Température de fonctionnement	-40 / +85 °C
Longueur du câble	0,2 m
Méthode de refroidissement	Air naturel
Matériau opale	Méthacrylate opale blanc

Backlight pour FB800

Backlight 800

Articles	CE000345	CE000274	CE000346
Couleur de la LED	rouge	infrarouge	blanche
Longueur d’onde	630 nm	850 nm	N/A
Tension	24VDC	24VDC	24VDC
Courant	1.15A	0.76A	1.2A
Surface d’éclairage	400x315 mm^2
Matériau du boîtier	Alliage d’aluminium
Température de fonctionnement	-40 / +85 °C
Longueur du câble	0,2 m
Méthode de refroidissement	Air naturel
Matériau opale	Méthacrylate opale blanc

Backlight pour FB1200

Backlight 1200

Articles	GE000051	GE000052	GE000050
Couleur de la LED	rouge	infrarouge	blanche
Longueur d’onde	630 nm	850 nm	N/A
Tension	24VDC	24VDC	24VDC
Courant	4A	2.6A	4.2A
Surface d’éclairage	917x525 mm^2
Matériau du boîtier	Alliage d’aluminium
Température de fonctionnement	-40 / +85 °C
Longueur du câble	0,2 m
Méthode de refroidissement	Air naturel
Matériau opale	Méthacrylate opale blanc

Backlight ou Toplight ?#

Warning

Impact sur la reconnaissance des pièces

Le choix entre le rétro-éclairage et l’éclairage supérieur influe considérablement sur la reconnaissance :

Backlight : Idéal pour les profils et les silhouettes, les pièces apparaissent comme des silhouettes sombres sur un fond clair
Toplight : Nécessaire pour reconnaître les détails de la surface, les textures, les caractéristiques internes

L’étalonnage, lors de l’utilisation d’une grille d’étalonnage ARS, doit être effectué en utilisant le rétroéclairage et en éteignant l’éclairage supérieur s’il est présent.

Quand utiliser l’un ou l’autre#

Dispositif d’éclairage	Quand l’utiliser	Exemple
Toplight	Utilisé lorsque la reconnaissance du composant ne peut se faire uniquement par la forme, mais par les détails de l’objet. Il convient principalement aux surfaces lisses et non réfléchissantes, ou aux surfaces présentant des marques distinctives.

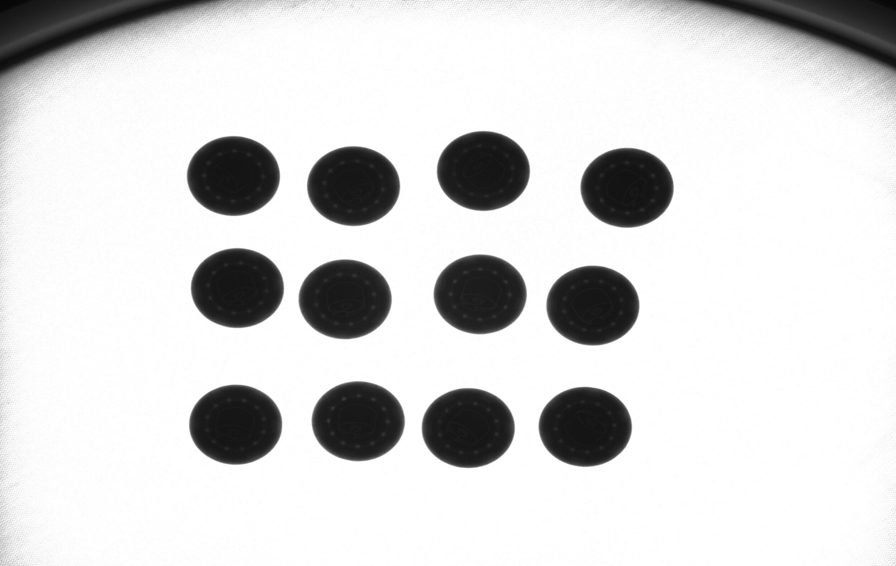

Backlight	Le principal cas d’utilisation du rétro-éclairage est lorsque l’objet peut être reconnu par sa silhouette/forme ou avec des parties transparentes.

Cas d’utilisation typiques#

Vis, boulons, rondelles → Backlight
Pièces avec impression sur la face supérieure, pièces mates sur des surfaces sombres → Toplight
Pièces transparentes ou translucides → Backlight
Pièces brillantes avec reflets → Backlight

Couleur de l’éclairage#

Quand utiliser chaque couleur#

Couleur / Longueur d’onde	Utilisation recommandée	Exemples
Blanc	Utilisé avec des composants transparents. Il est nécessaire de protéger la cellule de toute source de lumière extérieure et de la lumière du soleil.
Rouge (630 nm)	Utilisé pour les composants métalliques spéciaux. Longueur d’onde : 630 nm. Il est nécessaire de protéger la cellule de toute source de lumière extérieure et de la lumière du soleil.
Infrarouge (850 nm)	Préféré pour la plupart des types d’applications. Il n’est pas visible à l’œil nu. Longueur d’onde : 850 nm. Nous recommandons de protéger la cellule pour éviter les interférences avec la lumière du soleil.

Pour plus d’informations sur la protection contre la lumière ambiante, consultez la section Blindage contre la lumière ambiante.

Filtre IR#

Le filtre IR est un accessoire optique à fixer sur l’objectif de la caméra qui bloque la lumière visible en ne laissant passer que le rayonnement infrarouge. Ce filtre n’est nécessaire que si un dispositif d’éclairage IR (850 nm) est utilisé : sans filtre, la caméra recevrait à la fois de la lumière visible et infrarouge, ce qui compromettrait le contraste et la qualité de la reconnaissance.

Switch#

Spécifications électriques#

Paramètre	Valeur
Tension d’entrée	12/24/48 VDC
Tension de fonctionnement	9.6 à 60 VDC
Courant d’entrée	0.33 A (max.)
Raccord d’alimentation	1 bornier amovible à 2 contacts
Protection contre les surintensités	Prise en charge
Protection contre l’inversion de polarité	Prise en charge
Ports 10/100/1000BaseT(X) (RJ45)	8
Mode duplex	Full/Half duplex
Connexion	Auto MDI/MDI-X
Négociation de la vitesse	Automatique
Normes prises en charge	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x
Type de traitement	Store and Forward
Taille du tableau MAC	4 K
Taille de la mémoire tampon des paquets	1.5 Mbit
Configuration des interrupteurs DIP	QoS, Protection broadcast storm (BSP)
Certifications	UL 61010-2-201, EN 62368-1, EN 55032/35, EN 61000-6-2/-6-4, CISPR 32, FCC Part 15B Class A, CE, FCC

Dimensions de l'interrupteur

Spécifications physiques#

Paramètre	Valeur
Dimensions	36 x 81 x 65 mm (1.42 x 3.19 x 2.56 in)
Poids	180 g (0,4 lb)
Logement	Métal
Degré de protection	IP40
Installation	Rail DIN, support mural (kit en option)
Température de fonctionnement (standard)	-10 à 60 °C (14 à 140 °F)
Température de fonctionnement (modèle -T)	-40 à 75 °C (-40 à 167 °F)
Humidité relative	5 à 95 % (sans condensation)
Température de stockage	-40 à 85 °C (-40 à 185 °F)
MTBF	3.404 784 heures
Garantie	5 ans

Écran tactile#

Écran tactile

Entrée	Spécifications
Écran tactile	Capacitif
Entrée vidéo	1x VGA 1x DP 1x DVI-D
Alimentation électrique	12~32 Vdc (consommation d’énergie 30W)
Montage	Montage sur panneau
Dimensions extérieures	(L) 560 mm x (P) 350 mm x (H) 60 mm
Poids	7 kg
Protection	IP66 (avant)
Température de fonctionnement	0 ~ 50 °C
Température de stockage	-20 ~ +65 °C
Humidité	< 90 % sans condensation
Certifications	CE

Options

Contents

Options#

Toplight#

Câble d’alimentation Toplight#

Support pour le montage du Toplight#

Backlight#

Backlight ou Toplight ?#

Quand utiliser l’un ou l’autre#

Cas d’utilisation typiques#

Couleur de l’éclairage#

Quand utiliser chaque couleur#

Filtre IR#

Switch#

Spécifications électriques#

Spécifications physiques#

Écran tactile#
