Opzioni#
Toplight#
Il Toplight è un sistema di illuminazione dall’alto che illumina la superficie del pezzo direttamente dall’alto, esaltando texture e dettagli superficiali. È la scelta ideale quando l’applicazione richiede il riconoscimento di caratteristiche visibili sulla faccia superiore del pezzo.
I Toplight disponibli sono:
TopLight 500x300 - White
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 200, FlexiBowl 350, FlexiBowl 500
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
500 |
300 |
45 |
55 |
65 |
0.15 m^2 |
1.6 m |
Codice |
CM002316 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
96.6W |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
|
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 500x300 - Red
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 200, FlexiBowl 350, FlexiBowl 500
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
500 |
300 |
45 |
55 |
65 |
0.15 m^2 |
1.6 m |
Codice |
CM002401 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
96.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
630 nm |
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 500x300 - Infrared
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 200, FlexiBowl 350, FlexiBowl 500
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
500 |
300 |
45 |
55 |
65 |
0.15 m^2 |
1.6 m |
Codice |
CM002405 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
96.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
850 nm |
Classe di Rischio |
1 (basso rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 700x300 - White
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 650, FlexiBowl 800
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
300 |
45 |
55 |
65 |
0.21 m^2 |
2 m |
Codice |
CM002317 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
135.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
|
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 700x300 - Red
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 650, FlexiBowl 800
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
300 |
45 |
55 |
65 |
0.21 m^2 |
2 m |
Codice |
CM002402 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
135.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
630 nm |
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 700x300 - Infrared
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 650, FlexiBowl 800
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
300 |
45 |
55 |
65 |
0.21 m^2 |
2 m |
Codice |
CM002406 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
135.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
850 nm |
Classe di Rischio |
1 (basso rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 700x500 - White
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 650, FlexiBowl 800
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
500 |
45 |
55 |
65 |
0.35 m^2 |
2.4 m |
Codice |
CM002318 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
252.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
|
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 700x500 - Red
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 650, FlexiBowl 800
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
500 |
45 |
55 |
65 |
0.35 m^2 |
2.4 m |
Codice |
CM002403 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
252.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
630 nm |
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 700x500 - Infrared
Questa dimensione di Toplight è indicata per i modelli: FlexiBowl 650, FlexiBowl 800
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
700 |
500 |
45 |
55 |
65 |
0.35 m^2 |
2.4 m |
Codice |
CM002407 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
252.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
850 nm |
Classe di Rischio |
1 (basso rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 900x600 - White
Questa dimensione di Toplight è indicata per il modelli FlexiBowl 1200
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
900 |
600 |
45 |
55 |
65 |
0.54 m^2 |
3 m |
Codice |
CM002319 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
345.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
|
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 900x600 - Red
Questa dimensione di Toplight è indicata per il modelli FlexiBowl 1200
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
900 |
600 |
45 |
55 |
65 |
0.54 m^2 |
3 m |
Codice |
CM002404 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
345.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
630 nm |
Classe di Rischio |
0 (nesusn rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
TopLight 900x600 - Infrared
Questa dimensione di Toplight è indicata per il modelli FlexiBowl 1200
Lunghezza |
Larghezza |
Altezza |
Altezza con piastra di fissaggio |
Diametro foro centrale |
Superficie utile max [AxB] |
Perimetro utile max |
|---|---|---|---|---|---|---|
A |
B |
C |
C + 10mm |
D |
- |
- |
900 |
600 |
45 |
55 |
65 |
0.54 m^2 |
3 m |
Codice |
CM002408 |
Elettronica |
|
Alimentazione |
24 VDC ±10% |
Modalità di controllo |
Continua |
Tempo massimo di salita |
15 µs |
Tempo massimo di discesa |
10 µs |
Controllo |
|
Configurazione pin connettore |
1: 24VDC / 3: GND / 4: PNP |
Consumo |
345.6W @24 Vdc |
Tensione minima di funzionamento |
20V sull’ingresso luce |
Tensione nominale di funzionamento |
24V sull’ingresso luce (±10%) |
Tensione massima di funzionamento |
30V sull’ingresso luce |
Lunghezza d’onda |
850 nm |
Classe di Rischio |
1 (basso rischio) |
Meccanica |
|
Spessore |
45mm + 10mm con piastra di fissaggio |
Diametro interno |
65mm |
Peso |
23.8 Kg/m² ±15% |
Materiali |
Alluminio e ABS caricato |
Diffusore |
PMMA bianco |
Fissaggio |
4 dadi M4 (forniti) da inserire nella scanalatura oppure 4 viti M4x20 (non fornite) applicate agli angoli |
Ambiente |
|
Temperatura di esercizio |
-10°C a +40°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Temperatura di stoccaggio |
-20°C a +60°C / 80% di umidità senza condensa Nessuno shock termico (variazione massima: 10°C in 24h) |
Grado di protezione IP |
IP 50 |
Marcature |
RoHS-CE-DEEE, UL |
Cavo Alimentazione Toplight#
Codice |
Descrizione |
Connettore |
|---|---|---|
CE001337 |
Cavo Alimentazione Toplight 2M |
M12 4 Pin Female |
CE001338 |
Cavo Alimentazione Toplight power 5M |
M12 4 Pin Female |
CE001339 |
Cavo Alimentazione Toplight power 10M |
M12 4 Pin Female |
Staffa per Montaggio Toplight#
Backlight#
Il Backlight è un sistema di retroilluminazione posizionato all’interno del piano del FlexiBowl che illumina il pezzo dal basso, creando un contrasto netto tra il profilo del pezzo e lo sfondo luminoso. È particolarmente efficace per il riconoscimento di sagome, contorni e fori, indipendentemente dal colore o dalla finitura superficiale del pezzo.
Backlight per FB200
Articoli |
CE000351 |
CE000353 |
CE000331 |
|---|---|---|---|
Colore LED |
rosso |
infrarosso |
bianco |
Lunghezza d’onda |
630 nm |
850 nm |
N/D |
Tensione |
24VDC |
24VDC |
24VDC |
Corrente |
0.17A |
0.12A |
0.17A |
Area di illuminazione |
155x75 mm^2 |
||
Materiale struttura |
Lega di alluminio |
||
Temperatura di esercizio |
-40 / +85 °C |
||
Lunghezza cavo |
0.2 m |
||
Metodo di raffreddamento |
Aria naturale |
||
Materiale opalino |
Metacrilato bianco opalino |
Backlight per FB350
Articoli |
CE000342 |
CE000275 |
CE000341 |
|---|---|---|---|
Colore LED |
rosso |
infrarosso |
bianco |
Lunghezza d’onda |
630 nm |
850 nm |
N/D |
Tensione |
24VDC |
24VDC |
24VDC |
Corrente |
0.18A |
0.13A |
0.18A |
Area di illuminazione |
220x100 mm^2 |
||
Materiale struttura |
Lega di alluminio |
||
Temperatura di esercizio |
-40 / +85 °C |
||
Lunghezza cavo |
0.2 m |
||
Metodo di raffreddamento |
Aria naturale |
||
Materiale opalino |
Metacrilato bianco opalino |
Backlight per FB500
Articoli |
CE000344 |
CE000272 |
CE000343 |
|---|---|---|---|
Colore LED |
rosso |
infrarosso |
bianco |
Lunghezza d’onda |
630 nm |
850 nm |
N/D |
Tensione |
24VDC |
24VDC |
24VDC |
Corrente |
0.46A |
0.31A |
0.46A |
Area di illuminazione |
330x170 mm^2 |
||
Materiale struttura |
Lega di alluminio |
||
Temperatura di esercizio |
-40 / +85 °C |
||
Lunghezza cavo |
0.2 m |
||
Metodo di raffreddamento |
Aria naturale |
||
Materiale opalino |
Metacrilato bianco opalino |
Backlight per FB650
Articoli |
CE000306 |
CE000273 |
CE000305 |
|---|---|---|---|
Articoli alternativi |
GM000591 |
GM000592 |
GM000590 |
Colore LED |
rosso |
infrarosso |
bianco |
Lunghezza d’onda |
630 nm |
850 nm |
N/D |
Tensione |
24VDC |
24VDC |
24VDC |
Corrente |
0.86A |
0.56A |
0.94A |
Area di illuminazione |
400x240 mm^2 |
||
Materiale struttura |
Lega di alluminio |
||
Temperatura di esercizio |
-40 / +85 °C |
||
Lunghezza cavo |
0.2 m |
||
Metodo di raffreddamento |
Aria naturale |
||
Materiale opalino |
Metacrilato bianco opalino |
Backlight per FB800
Articoli |
CE000345 |
CE000274 |
CE000346 |
|---|---|---|---|
Colore LED |
rosso |
infrarosso |
bianco |
Lunghezza d’onda |
630 nm |
850 nm |
N/D |
Tensione |
24VDC |
24VDC |
24VDC |
Corrente |
1.15A |
0.76A |
1.2A |
Area di illuminazione |
400x315 mm^2 |
||
Materiale struttura |
Lega di alluminio |
||
Temperatura di esercizio |
-40 / +85 °C |
||
Lunghezza cavo |
0.2 m |
||
Metodo di raffreddamento |
Aria naturale |
||
Materiale opalino |
Metacrilato bianco opalino |
Backlight per FB1200
Articoli |
GE000051 |
GE000052 |
GE000050 |
|---|---|---|---|
Colore LED |
rosso |
infrarosso |
bianco |
Lunghezza d’onda |
630 nm |
850 nm |
N/D |
Tensione |
24VDC |
24VDC |
24VDC |
Corrente |
4A |
2.6A |
4.2A |
Area di illuminazione |
917x525 mm^2 |
||
Materiale struttura |
Lega di alluminio |
||
Temperatura di esercizio |
-40 / +85 °C |
||
Lunghezza cavo |
0.2 m |
||
Metodo di raffreddamento |
Aria naturale |
||
Materiale opalino |
Metacrilato bianco opalino |
Backlight o Toplight?#
Warning
Impatto sul riconoscimento pezzi

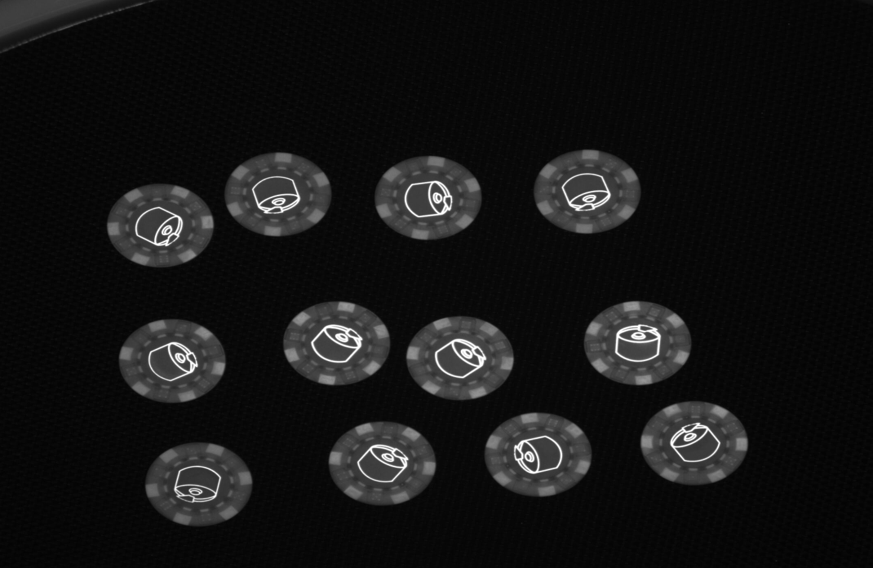

La scelta tra backlight e toplight influenza significativamente il riconoscimento:

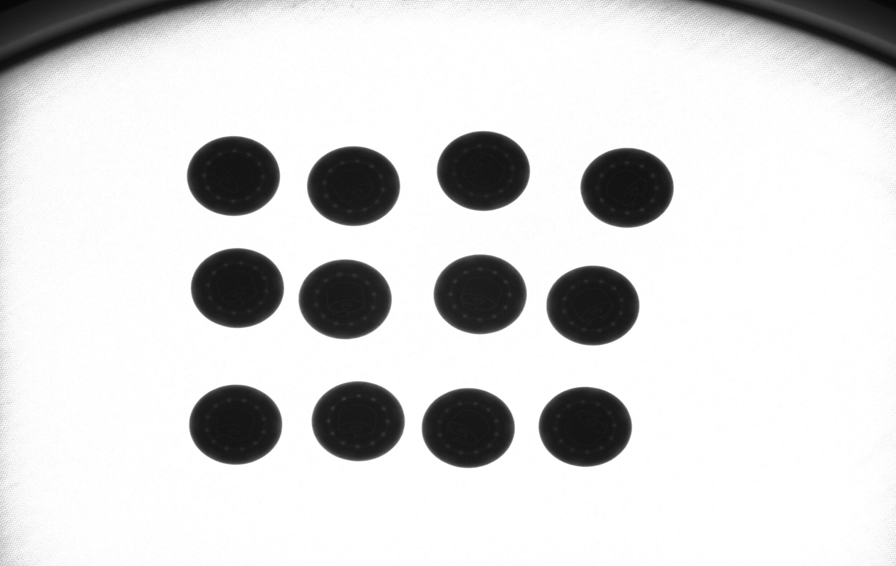

Backlight: Ottimo per profili/sagome, pezzi appaiono come silhouette scure su sfondo chiaro
Toplight: Necessario per riconoscere dettagli superficiali, texture, feature interne
La calibrazione, quando si utilizza una griglia di calibrazione ARS, dev’essere eseguita utilizzando l’illuminatore backlight e spegnere il toplight se presente.
Quando usare l’uno o l’altro#
Illuminatore |
Quando usarlo |
Esempio |
|---|---|---|
Toplight |
Utilizzato quando il riconoscimento del componente non può essere effettuato dalla sola forma, ma dai dettagli presenti sull’oggetto. È indicato principalmente per superfici lisce e non riflettenti, o superfici che presentano qualche tipo di marcatura distinguibile. |
|
Backlight |
Il caso d’uso principale del backlight è quando l’oggetto può essere riconosciuto dalla sua silhouette/forma oppure con parti trasparenti. |
|
Casi d’uso tipici#
Viti, bulloni, rondelle → Backlight
Pezzi con stampe sulla faccia superiore, parti opache su superfici scure → Toplight
Parti trasparenti o traslucide → Backlight
Pezzi lucidi con riflessi → Backlight
Colore dell’Illuminazione#
Quando usare ciascun colore#
Colore / Lunghezza d’onda |
Utilizzo consigliato |
Esempi |
|---|---|---|
Bianco |
Utilizzato con componenti trasparenti. È necessario schermare la cella da qualsiasi fonte di luce esterna e dalla luce solare. |
|
Rosso (630 nm) |
Utilizzato per componenti metallici speciali. Lunghezza d’onda: 630 nm. È necessario schermare la cella da qualsiasi fonte di luce esterna e dalla luce solare. |
|
Infrarosso (850 nm) |
Preferito per la maggior parte dei tipi di applicazioni. Non è visibile all’occhio umano. Lunghezza d’onda: 850 nm. Si consiglia di schermare la cella per evitare interferenze con la luce solare. |
|
Per maggiori Informazioni sulla Schermatura della Luce Ambientale visitare la sezione Schermatura Luce Ambientale. A seconda dell’applicazione, potrebbe essere necessario un diverso colore di illuminazione. Nella maggior parte dei casi, l’illuminazione IR è sufficiente. Tuttavia, in alcuni casi, ad esempio con parti trasparenti, l’illuminazione IR potrebbe avere difficoltà; in tal caso la luce bianca è una buona alternativa. La luce rossa viene utilizzata tipicamente con componenti metallici che normalmente rifletterebbero un’opzione IR o luce bianca. Dato che la luce rossa ha un’intensità inferiore, riduce la quantità di riflessione percepita dalla telecamera, aiutando il sistema di visione a riconoscere meglio i componenti.
Filtro IR#
Il filtro IR è un accessorio ottico da applicare all’obiettivo della camera che blocca la luce visibile lasciando passare esclusivamente la radiazione infrarossa. È necessario solo nel caso in cui si utilizzi un illuminatore IR (850 nm): senza filtro, la camera riceverebbe sia luce visibile che infrarossa, compromettendo il contrasto e la qualità del riconoscimento.
Switch#
Specifiche Elettriche#
Parametro |
Valore |
|---|---|
Tensione di ingresso |
12/24/48 VDC |
Tensione operativa |
9.6 a 60 VDC |
Corrente di ingresso |
0.33 A (max.) |
Connessione alimentazione |
1 morsettiera rimovibile a 2 contatti |
Protezione da sovracorrente |
Supportata |
Protezione da polarità inversa |
Supportata |
Porte 10/100/1000BaseT(X) (RJ45) |
8 |
Modalità duplex |
Full/Half duplex |
Connessione |
Auto MDI/MDI-X |
Negoziazione velocità |
Automatica |
Standard supportati |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x |
Tipo di elaborazione |
Store and Forward |
Dimensione tabella MAC |
4 K |
Dimensione buffer pacchetti |
1.5 Mbit |
Configurazione DIP switch |
QoS, Protezione broadcast storm (BSP) |
Certificazioni |
UL 61010-2-201, EN 62368-1, EN 55032/35, EN 61000-6-2/-6-4, CISPR 32, FCC Part 15B Class A, CE, FCC |
Specifiche Fisiche#
Parametro |
Valore |
|---|---|
Dimensioni |
36 x 81 x 65 mm (1.42 x 3.19 x 2.56 in) |
Peso |
180 g (0.4 lb) |
Alloggiamento |
Metallo |
Grado di protezione |
IP40 |
Installazione |
Guida DIN, staffa a parete (kit opzionale) |
Temperatura operativa (standard) |
-10 a 60°C (14 a 140°F) |
Temperatura operativa (modello -T) |
-40 a 75°C (-40 a 167°F) |
Umidità relativa |
5 a 95% (senza condensa) |
Temperatura di stoccaggio |
-40 a 85°C (-40 a 185°F) |
MTBF |
3.404.784 ore |
Garanzia |
5 anni |
Display Touch Screen#
Voce |
Specifiche |
|---|---|
Schermo Touch |
Capacitivo |
Ingresso Video |
1x VGA |
Alimentazione |
12~32 Vdc (Assorbimento 30W) |
Montaggio |
Montaggio a pannello |
Dimensioni Esterne |
(L) 560 mm x (P) 350 mm x (A) 60 mm |
Peso |
7 kg |
Protezione |
IP66 (parte frontale) |
Temperatura Operativa |
0 ~ 50°C |
Temperatura Stoccaggio |
-20 ~ +65°C |
Umidità |
< 90% senza condensa |
Certificazioni |
CE |
