In questa pagina vedremo come configurare le Clearances per verificare che le aree critiche siano libere da ostacoli.

Cos’è una Clearance?
Una Clearance in FlexiVision One è uno strumento che monitora un’area specifica dell’immagine per verificare che sia libera. Viene utilizzato per controllare, ad esempio, che lo spazio necessario alla pinza per afferrare il componente non sia occupato da altri oggetti.

Note

Principio di Funzionamento.

La Clearance analizza le variazioni dei livelli di grigio in un’area definita:

  • 🟢 Verde → Area libera (OK per il prelievo)

  • 🔴 Rosso → Area occupata (presenza di ostacoli)

Attention

L’utilizzo delle Clearances varia al variare del pezzo di cui si deve fare il modello. Questa è una valutazione a carico della figura incaricata di creare l’applicazione.

Step 1: Setup Fisico#

Danger

Attenzione! Vi mostreremo la procedura con il Tool Pinza, in quanto necessita obbligatoriamente della configurazione di Clearances per i modelli. Altri Tool per il robot potrebbero non aver bisogno delle Clearances per simularne l’ingombro.

1

Dal pendant del robot:

  • Selezionare il frame e il tool calibrato su FlexiVision One

  • Portare l’ultimo asse del tool a rotazione zero (Rz = 0°)

2

Simulare una presa:

  • Aprire la pinza

  • Portare il tool del robot sul componente a livello della superficie, come per afferrarlo

3

Posizionare due oggetti ai lati della pinza per avere, una volta rimosso il robot, le aree libere fra il componente di riferimento e i due oggetti.
Esse rappresenteranno le aree di ingombro della pinza del robot.

Important

Lasciare gli oggetti leggermente più distanti del necessario per evitare errori nella creazione del modello. (margine 2-3 mm)

4

Annotare le Coordinate:

  • Salvare le coordinate dell’ultimo asse del robot:

    • X (coordinata X)

    • Y (coordinata Y)

    • Rz (rotazione attorno a Z)

Important

Annotare queste coordinate! Saranno indispensabili nella fase di calibrazione robot.

5

Allontanare il robot con il pendant senza spostare nulla sulla superficie

Step 2: Accesso alla pagina Clearance#

6

Dalla pagina Locator Model, dopo aver cliccato su Next, si aprirà l’elenco delle clearance disponibili (fino a 8 per modello).

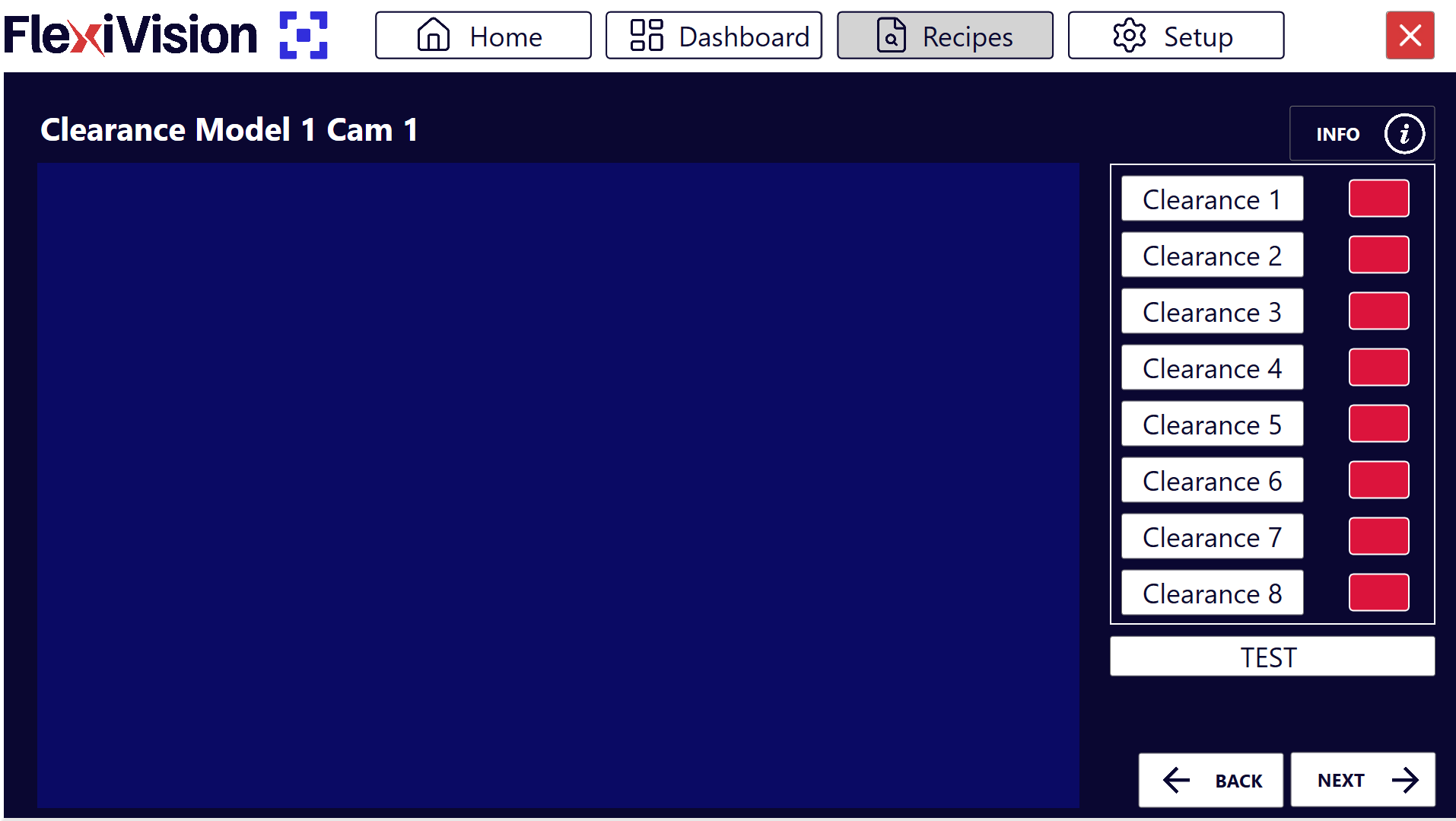

Pagina Clearances

Pagina Clearances

Elemento

Descrizione

Clearance 1…8

Slot disponibili per creare fino a 8 clearance diversi per lo stesso modello

Test (globale)

Pulsante per testare simultaneamente tutte le clearance abilitate

Next

Avanzamento alla fase successiva (Robot Pick) dopo configurazione clearance

7

Cliccare su Clearance 1, si aprirà la pagina relativa alla configurazione della prima clearance “Clearance 1”

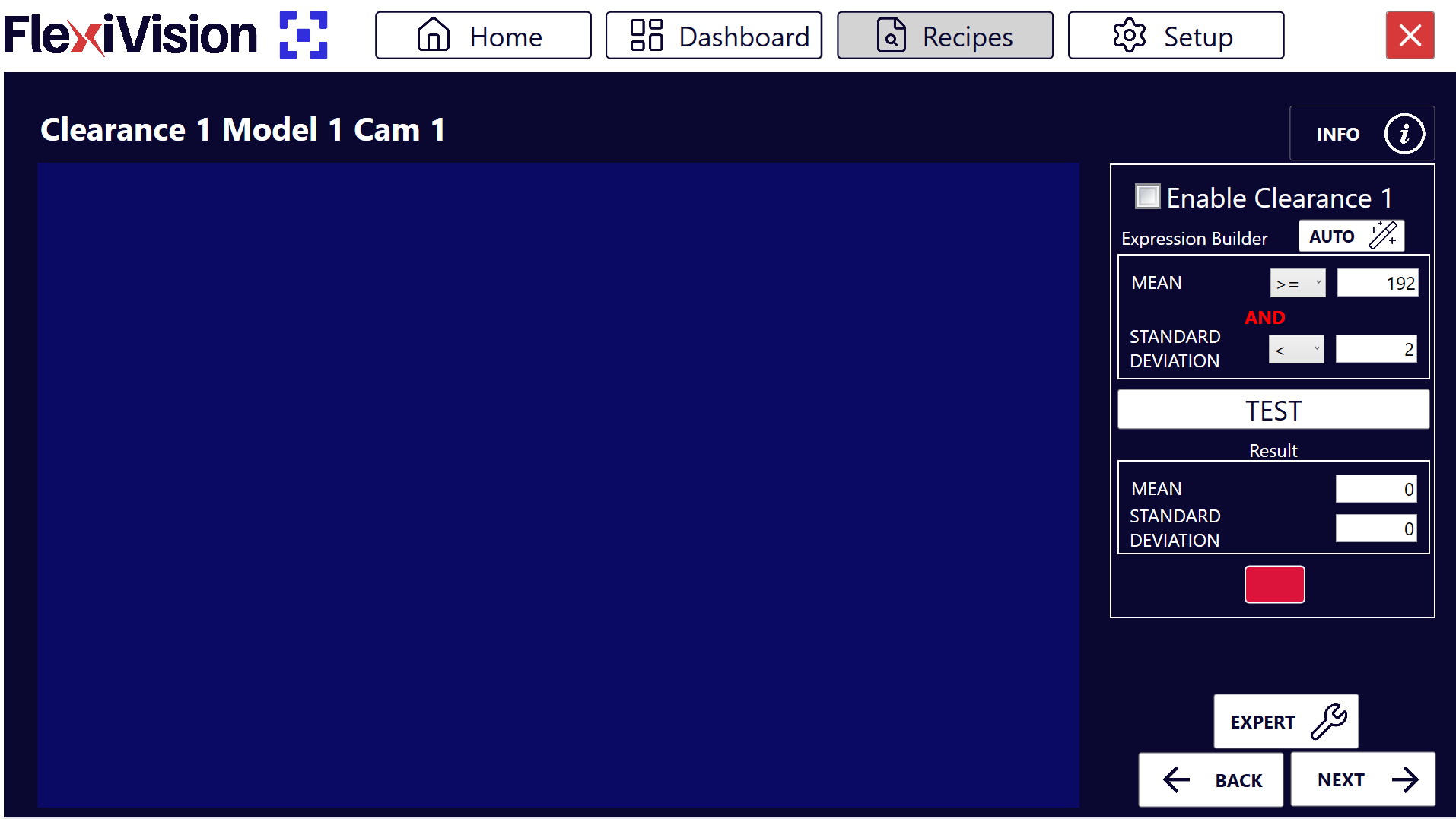

Pagina Clearance 1

Pagina Clearance 1

Parametro

Funzione

Enable Histogram

Attiva questa clearance rendendola operativa

Expression Builder

Strumento per configurare automaticamente le soglie di rilevamento

Mean and Standard Deviation

Valori statistici calcolati sull’area selezionata (media e deviazione standard dei livelli di grigio)

Test

Verifica immediata del funzionamento della clearance

Result

Indicatore visivo dello stato (Verde = OK, Rosso = Triggered)

Step 3: Attivazione e Posizionamento Area#

8

Cliccare su Enable Clearance per attivare la clearance

9

Spostare il riquadro della Clearance nell’area che deve rimanere libera

  • Tipicamente: area di presa della pinza (una clearance per ogni area di presa della pinza)

  • Margini attorno al componente

  • Zone di passaggio del robot

Important

Tenere sempre in considerazione questi due aspetti importanti:

  • La ROI della Clearance, quando viene configurata, deve essere completamente libera (quindi priva di oggetti, ombre, artefatti)

  • Creare sempre una clearance leggermente più grande dello stretto necessario per evitare falsi errori.

La mancata osservanza di questi due punti potrebbe comportare collisioni del robot con conseguenti danni a FlexiBowl, componenti o robot stesso.

Step 4: Configurazione Automatica#

10

Cliccare su ../../../_images/tasto_AUTO.png in Expression Builder

11

Cliccare su ../../../_images/tasto_TEST.png

12

Verificare che il riquadro diventi verde

13

Cliccare su ../../../_images/tasto_next.png

Warning

Cosa fare se il test fallisce (riquadro rosso)?

Se dopo AUTO il riquadro diventa rosso:

Possibili cause:

  • C’è effettivamente qualcosa nell’area (pezzo, ombra, sporcizia)

  • L’illuminazione è variata tra configurazione AUTO e TEST

  • L’area selezionata include bordi del FlexiBowl o artefatti

Soluzioni:

  1. Verificare visivamente che l’area sia completamente libera

  2. Ripetere AUTO con condizioni di illuminazione stabili

  3. Ripetere TEST per verificare

Clearance Multipli - Quando Usarli#

Crea più clearance quando:

  • Il tool del robot è una pinza: serve una clearance per ognuna delle due aree occupate dalla pinza ai lati del componente di riferimento

  • Ci sono più punti critici da monitorare

  • L’area di presa ha geometrie particolari

Step 2-3: Ripetizione#

Selezionare una nuova clearance dalla pagina elenco delle Clearances, tipo “Clearance 2” e ripetere gli Step 2-3. Ripetere la procedura per ogni clearance necessaria (fino a 8 per modello).

Step 4: Test Complessivo#

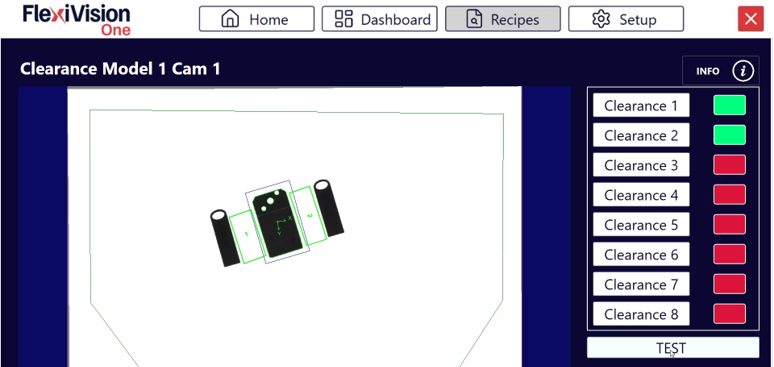

Nella pagina di elenco di tutte le clearance, cliccare su TEST Visualizzare tutte le clearance contemporaneamente

Interpretazione Stati#

Stati delle Clearance#

Colore

Stato

Significato

🟢 Verde

OK

Area libera, prelievo possibile

🔴 Rosso

Triggered

Area occupata, prelievo non possibile

Cosa Significa “Triggered”?#

Una clearance diventa rossa (triggered) quando rileva al suo interno:

  • Presenza di altri componenti

  • Ombre o riflessi significativi

  • Qualsiasi elemento che rende l’area non libera

Step 5: Finalizzazione#

14

Dopo aver configurato tutte le clearance necessarie, cliccare su Next

15

Si aprirà la pagina Robot Model Pick Cam

See also

Procedi alla Calibrazione Robot per completare la configurazione.
