Creare un Nuovo Modello#

In questa pagina vedremo come creare un modello di riferimento per il riconoscimento dei componenti.

Step 1: Preparazione del Setup Fisico#

1

Smontare la griglia di calibrazione e ripristinare il layout iniziale:

  • Riposizionare la superficie

  • riposizionare la flangia centrale

  • fissare la flangia centrale con le sue quattro viti

2

Posizionare un oggetto al centro dell’area di visione


Step 2: Accesso al Modello#

Completata la preparazione fisica, si procede con l’acquisizione dell’immagine e la creazione del modello

3

Dalla pagina “Recipes”, con la giusta ricetta selezionata, cliccare su “Edit Recipe”

4

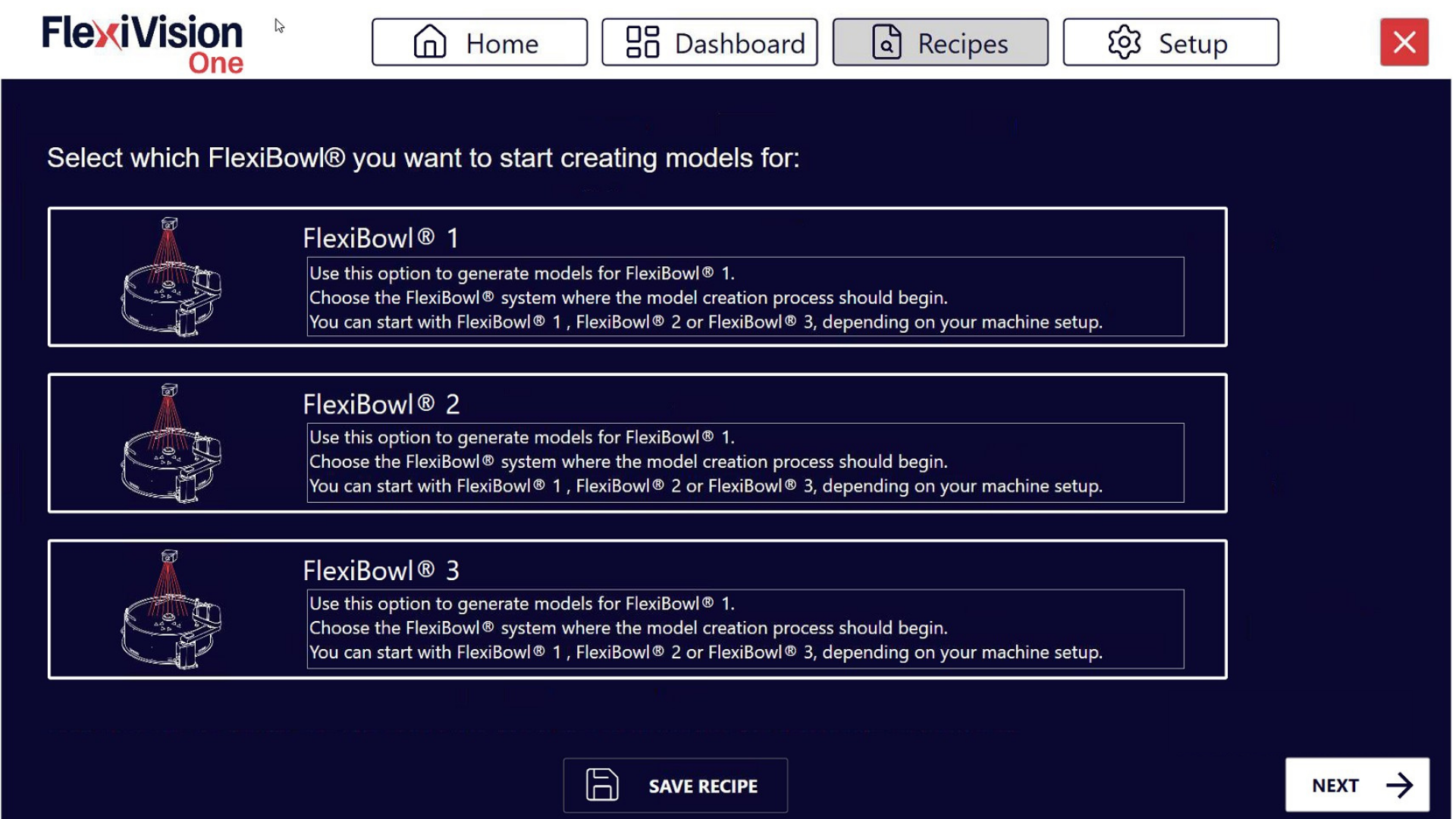

Selezionare il FlexiBowl con cui si sta lavorando

5

Verranno mostrati gli slot disponibili per i modelli (fino a 8 modelli per ricetta)

6

Cliccare sul Modello 1 per accedere alla pagina “Train Model 1 Cam 1”

Panoramica interfaccia Train Model#

Pagina Train Model

Parametro

Funzione

Enable Model

Attiva questo slot di modello rendendolo utilizzabile

Grab Train Image

Scatta una foto del componente di riferimento per il training

Score Threshold

Regola il livello di dettaglio del modello (da 0 = massimo dettaglio a 1 = minimo dettaglio)

Train

Genera effettivamente il modello elaborando l’immagine acquisita

Model Name

Campo di testo per assegnare un nome descrittivo al modello

Tip

Gestione modelli multipli

In questa fase si attiva solo il primo modello. Dopo averlo completato, sarà possibile:

  • Abilitare slot aggiuntivi (Modello 2, Modello 3, ecc.) per pezzi diversi nella stessa ricetta

  • Modificare modelli esistenti

  • Disabilitare modelli non più necessari

Per ora, concentrarsi sul completamento del primo modello.


Step 3: Procedura di Training#

7

Cliccare su Enable Model per abilitare questo modello. Il modello è ora attivo e pronto per essere configurato.

8

Cliccare su Grab Train Image per scattare una foto del componente di riferimento che abbiamo posizionato sul FlexiBowl

Warning

Il componente di riferimento dovrà rimanere fermo in quel punto per tutto il processo di creazione dell’applicazione

9

Spostare il riquadro ROI per inquadrare completamente il componente

10

Spostare l’origine (punto di riferimento) al centro dell’area del riquadro

Tip

Dove posizionare l’origine?

L’origine viene automaticamente posizionato al centro del componente.
Se il punto di presa non coincide con il centro geometrico, spostare l’origine nel:

  • Punto di presa: Per pezzi asimmetrici, posizionare dove la pinza afferra

L’origine definisce il punto (0,0) del sistema di coordinate del modello.

11

Usare lo Score Threshold per regolare il livello di dettaglio desiderato

Note

Score Threshold

Confronto Score threshold

Valore vicino a 0 → Rileva PIÙ dettagli (modello più preciso)

Valore vicino a 1 → Rileva MENO dettagli (modello più semplice)

Tip

Come scegliere lo Score Threshold ottimale?

Usare valore BASSO (0.1-0.3) quando:

  • Il pezzo ha molti dettagli distintivi (incisioni, loghi, texture)

  • I pezzi sono sempre molto simili tra loro (tolleranze strette)

  • Si vuole massima precisione anche con orientamenti difficili

Usare valore ALTO (0.4-0.6) quando:

  • Il pezzo ha forma distintiva ma semplice

  • Si desidera equilibrio tra precisione e tolleranza

  • Prima configurazione di un modello (punto di partenza)

Usare valore MOLTO ALTO (0.7-0.9) quando:

  • Ci sono variazioni significative tra i pezzi (tolleranze larghe)

  • La superficie del pezzo è molto riflettente o variabile

12

Cliccare su Train


Step 4: Controllo Visivo#

Dopo aver generato il modello, è fondamentale verificarne la qualità prima di procedere.

13

Fare Zoom sull’immagine per ispezionare i dettagli del modello creato e verificare che il modello sia corretto

Tip

Caratteristiche Modello Valido
✓ Avere abbastanza linee per riconoscere il componente
✓ Non includere la trama della superficie retrostante
✓ Evitare riflessi di luce

Confronto Modello

Attention

Se il modello non è soddisfacente:

  • Modificare lo Score Threshold

  • Cliccare nuovamente su Train

  • Ripetere fino a ottenere un modello ottimale

Tip

Strategia di ottimizzazione

Problema: Modello include trama superficie
→ Soluzione: Aumentare Score Threshold o il valore Cam Exposure (SETUP > Camera Setup > Cam Exposure)

Problema: Modello ha troppo poche linee, non distintivo
→ Soluzione: Diminuire Score Threshold

Problema: Modello include riflessi
→ Soluzione: Aumentare Score Threshold oppure regolare esposizione camera

Effettuare modifiche graduali (step di 0.1-0.2) e testare ogni volta.


Step 5: Salvataggio#

14

Nominare il modello con un nome descrittivo

Tip

Evitare nomi generici

❌ Nomi da evitare:

  • Test, Prova, Modello1, Nuovo_Modello

✓ Nomi consigliati:

  • Prod_Viti_M8_Acciaio

  • Assembly_Connettori_2024

  • QC_Ingranaggi_Serie_X

Un nome chiaro facilita la gestione quando si hanno molti modelli diverse.

15

Cliccare su Next → si aprirà la pagina Define Robot Pick Area

See also

Procedi alla Definizione ROI per continuare la configurazione.
